O ACTAS BTT 2.0 é um aparelho portátil e alimentado por bateria (autônomo) destinado à medição de tempos operacionais, sequência de comutação, sincronia entre contatos principais, corrente nas bobinas de comando e diagnóstico rápido de desempenho mecânico de dispositivos de comutação (switchgear) de baixa, média e alta tensão.
Possui saídas dedicadas para bobinas OPEN e CLOSE, compatíveis com bobinas em corrente alternada (AC) ou corrente contínua (DC). Permite realizar medições de tempos de abertura, fechamento e sequência CO (Close-Open) em até três contatos principais (main contacts), além de entradas binárias para contatos auxiliares. O resultado é apresentado em display gráfico facilmente legível, com indicação de estado das entradas/saídas em tempo real.

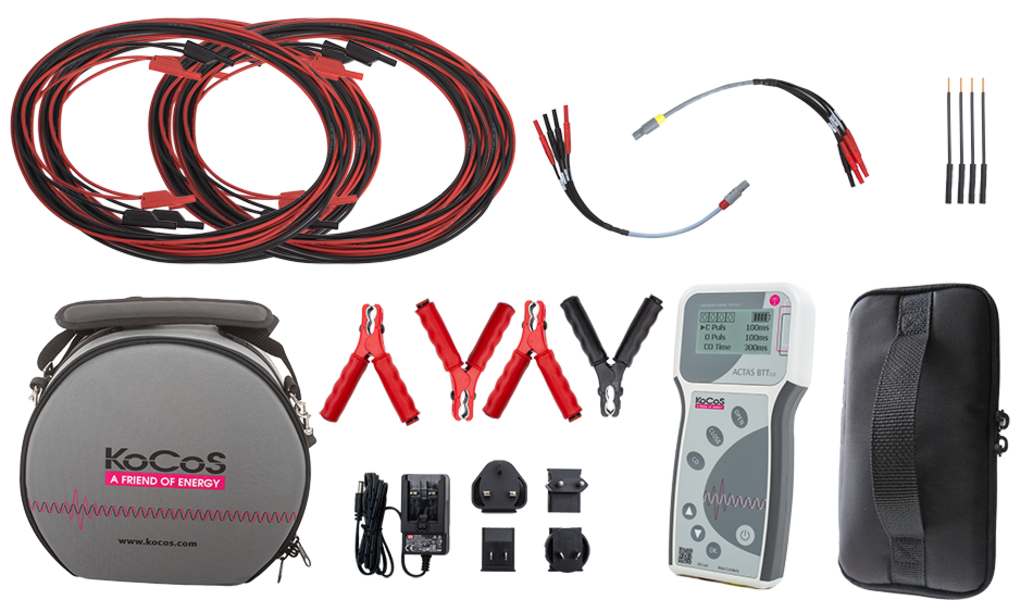

Os circuitos de entrada e saída são isolados galvanicamente e protegidos contra sobretensão, sobrecarga e superaquecimento. Inclui também verificação do estado da tensão de comando das bobinas, alertando caso não esteja aplicada ou conetada inadequadamente. O dispositivo é portátil, ergonômico, permite operação com uma só mão, tem visor claro inclusive em luz solar direta, botões dedicados para modos de teste (operações C, O, CO) e conectividade por Bluetooth para controle remoto ou geração de relatórios via smartphone. A bateria integrada permite operação por até 18 horas contínuas. Vem acompanhado de cabos, adaptadores e estojo de transporte acolchoado.
Aplicações Típicas
-
Medição de tempos de chaveamento de disjuntores (circuit breakers), seccionadores, contatoras, interruptores de manobra em subestações AIS ou GIS.
-
Verificação de sincronia entre polos em chaves trifásicas.
-
Ensaios de corrente das bobinas OPEN / CLOSE para diagnosticar desgaste ou falha de acionamento.
-
Determinação de sequência CO (Close-Open) para avaliar desempenho de intertravamentos ou mecanismos de desarme.
-
Inspeção periódica em manutenção preditiva ou preventiva em sistemas de distribuição de energia elétrica.
-
Uso em serviço de campo, devido ao seu design portátil, bateria de longa duração e interfaces remotas.
Vantagens Competitivas
-
Portabilidade e operação com bateria longa duração (~ 18 h), adequado para uso em campo.
-
Interface gráfica amigável, botões dedicados, display legível mesmo sob luz solar.
-
Alta precisão de tempo e capacidade de medir correntes pico das bobinas.
-
Proteções robustas e entradas/saídas protegidas galvânicamente, o que aumenta segurança e confiabilidade.
-
Capacidade de operar sem depender de PCs, com geração de relatório via Bluetooth/smartphone.
-
Inclui todos os acessórios necessários de fábrica (cabos, adaptadores, maleta).
