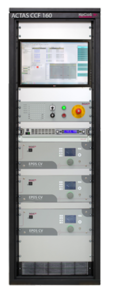

O ACTAS CCF160 é um sistema estacionário de teste que combina funcionalidades dos sistemas ACTAS C e CF em um gabinete padrão de 19 polegadas. Possibilita realizar testes finais de fábrica, testes tipo e testes de função em todos os tipos de switchgear, inclusive unidades de acionamento (drive units) de baias de comutação. Ele permite testar até 8 unidades de acionamento de forma sequencial, medindo em tempo real todos os parâmetros elétricos e mecânicos necessários para a avaliação do desempenho de comutação, sem necessidade de desmontar a câmara de contato principal nem o drive unit.
O sistema possui saídas de controle separadas para bobinas de abertura (opening coils) e fechamento (closing coils), entradas analógicas e incrementais para aquisição de sinais de sensores externos, contatos auxiliares e principais, além de um painel indicativo LED que mostra o estado do sistema de teste e das unidades de acionamento ativas. Existe também um módulo lógico que permite reproduzir controle de drive mesmo na ausência de unidade externa de comando. Todos os tensões externas podem ser desligados via botão de emergência (“Emergency Stop”).
O software incluído é o ACTAS 2.60, com funcionalidades para automação, estatísticas, análise, geração de relatórios, monitoramento dos resultados, controle de sequências de comutação, uso de valores de limite ou curvas de referência (“fingerprints”), interface com sensores e fontes externas.
Aplicações Típicas
-
Testes finais de fábrica (“final factory test”) de disjuntores, seccionadores ou chaves de aterramento.
-
Ensaios tipo (“type test”) para novos modelos de switchgear.
-
Testes funcionais com unidades de acionamento (drive units) integradas em baias de comutação.
-
Produção em série com sequência automática de testes, geração de relatórios e verificação de conformidade.
-
Verificação de desempenho elétrico e mecânico: tempos de comutação, sincronia de contatos, correntes de bobina, tensão, atuação de relés auxiliares.
-
Uso em laboratórios de desenvolvimento ou certificação de switchgear.
-
Integração com sensores externos e fontes externas para simulações completas de acionamento.
