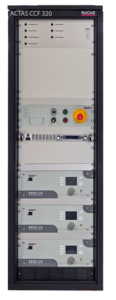

O ACTAS CCF320 é um sistema de teste estacionário de alta precisão projetado para execução de testes finais de fábrica, ensaios tipo e testes funcionais completos em todos os tipos de dispositivos de comutação (switchgear), inclusive unidades de acionamento (drive units) nas baias de manobra.
Até 8 unidades acionadoras (drive units) podem ser testadas sequencialmente. Todos os parâmetros elétricos e mecânicos necessários para avaliação do desempenho de comutação são medidos em tempo real, sem necessidade de abrir a câmara de contato principal ou desmontar o drive unit.
O painel frontal conta com indicadores LED para mostrar os estados de operação do sistema de teste e dos drives ativos. O CCF320 inclui um módulo lógico que permite reproduzir o controle do drive em testes mesmo se não houver unidade de controle externa.
As interfaces incluem canais analógicos e incrementais para aquisição de medições externas, bem como canais binários para medições de contatos auxiliares e de contato principal.
O modelo padrão separa o controle de 3 circuitos de bobinas de abertura (opening coils) e 2 circuitos de bobinas de fechamento (closing coils) por polo.
O sistema vem com o pacote de software ACTAS V 2.60, que permite realizar testes autônomos, testes programados ou automáticos para dispositivos de switchgear.
Ele está em conformidade com as normas: EN 61010-1:2011, EN 61010-2-201:2011 e EN 61326-1:2013.
O gabinete é padrão 19″, com painéis de conexão externos usando conectores industriais multipolares para entradas e saídas.
Fontes internas servem para controle de relés e alimentação de sensores externos conectados. É possível adicionar fontes internas opcionais para alimentar atuadores externos, motores de carga, bobinas de liberação, sistemas de aquecimento, etc.
Todas as tensões externas podem ser desligadas por meio de um botão de EMERGENCY STOP. Um circuito de segurança integrado permite interromper o circuito de controle elétrico como proteção adicional. Ele possui certificações internacionais BG, UL, cUL, CCC e GOST.
A alimentação do gabinete é feita por painel de rede, com conectores industriais multipolares para até 32 A. Há uma saída fusível de 25 A integrada ao circuito de emergência para alimentar fontes externas.
Aplicações Típicas
-
Testes finais de fábrica de disjuntores, seccionadores e chaves de comutação.
-
Ensaios tipo (“type tests”) e verificações de conformidade.
-
Teste funcional de unidades de acionamento (drive units) em baias de comutação.
-
Produção seriada com automação de teste completo e geração de relatórios de qualidade.
-
Verificação de desempenho elétrico e mecânico: tempos de comutação, sequências de contatos, correntes e tensões de bobinas.
-
Utilização em laboratórios de desenvolvimento e validação de switchgear.
-
Integração com sensores externos, fontes externas e módulos lógicos para execução de testes mesmo sem unidade de controle externa.
