O ACTAS CF80 é um sistema estacionário robusto para execução de testes sequenciais finais de fábrica e testes funcionais em até oito drives de acionamento de dispositivos de comutação (switchgear), incluindo circuit breakers, disjuntores, seccionadores ou chaves de aterramento, independente do tipo de mecanismo de acionamento (drive unit).
O sistema funciona sob controle do software ACTAS V 2.60, permitindo escolher qual drive será testado através de multiplexagem. Ele também consegue reproduzir o controle de acionamento do drive via módulo lógico, o que possibilita fazer os testes mesmo se não houver uma unidade de controle externa.

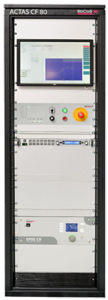

Montado em um gabinete padrão de 38 U, todas as interfaces de conexão dos drives de teste são feitas por meio de painéis de conexão padrão com plugs multiponto. Indicadores LED no painel frontal mostram o estado atual de todos os drives. Há botão de EMERGENCY STOP que desconecta todas as tensões externas, além de dispositivo de segurança integrado para interromper circuitos elétricos de segurança.
O gabinete é alimentado via painel de alimentação de rede e conectores industriais multipolares, com carga máxima de 32 A. Há também uma saída auxiliar fusível de 25 A integrada ao circuito de emergência, para alimentar fontes externas.
Aplicações Típicas
-
Testes finais de fábrica de dispositivos de comutação (switchgear).
-
Função de comutadores, disjuntores e mecanismos de drive unit em ambiente de produção.
-
Verificação e qualificação de drives mesmo sem unidade de controle externa, graças ao módulo lógico.
-
Ensaios de controle de bobinas de abertura/fechamento, verificação de contatos principais e auxiliares.
-
Produção de switchgear para distribuição de energia, para mercados com exigências de normatização internacional.
-
Bancadas fixas de teste em fábricas ou centros de serviço técnico especializado.
