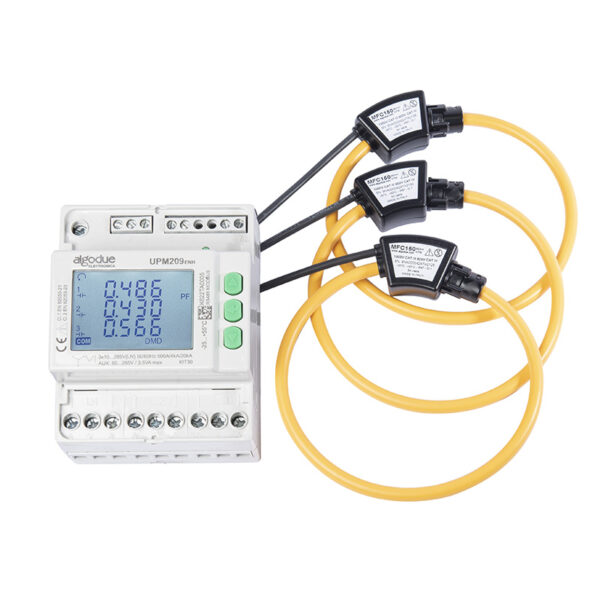

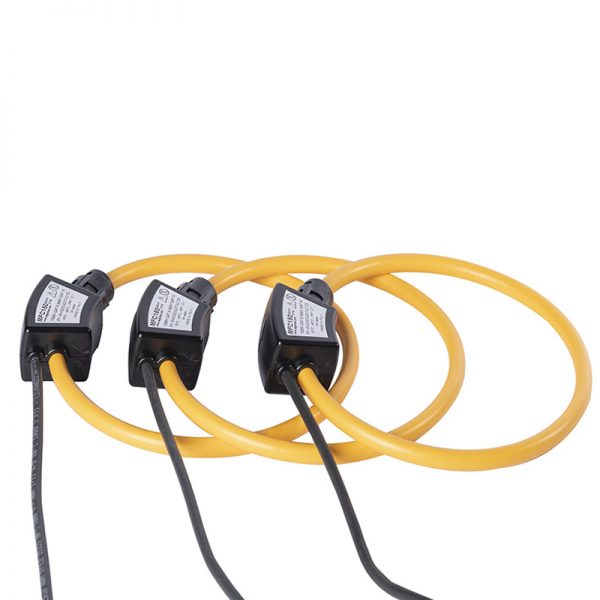

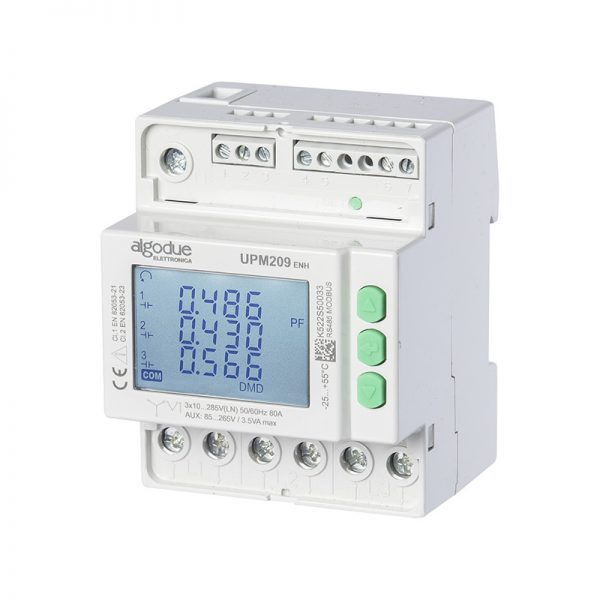

O UPM209RGW é uma versão avançada da linha UPM309/209, projetado para fornecer monitoramento completo e controle de consumo energético em sistemas industriais, comerciais e de infraestrutura. Ele integra medição bidirecional de quatro quadrantes para todas as energias e potências, com suporte para entrada por bobinas Rogowski (Kit de 30 cm, 45 cm, 70 cm ou 90 cm), facilitando a instalação em painéis existentes sem necessidade de TC tradicionais.
A interface de comunicação inclui RS-485 (Modbus RTU/ASCII) ou Ethernet (Modbus TCP/IP, servidor web) para integração em sistemas de automação, supervisão energética (EMS/SCADA) e telemetria. Memória interna de 8 MB permite armazenamento de perfis de consumo, valores mínimo/médio/máximo (até 24 parâmetros configuráveis) e contadores de energia exportada/importada.
O instrumento oferece modos de cabeamento flexíveis (3 fases + neutro, 3 fases sem neutro, monofásico), análise de harmônicos até a 15ª ordem, medição de THD (distorção harmônica total) para tensão e corrente, e função de medição de demanda (DMD) para corrente, potência ativa, reativa, aparente.
O uso de bobinas Rogowski torna o UPM209RGW bastante apropriado para retrofit em painéis existentes, uma vez que a instalação de sensores pode ser realizada sem alterações significativas.
Aplicações Típicas
-
Monitoramento de consumo e análise de energia em instalações industriais, comerciais e centros de dados.
-
Auditoria energética (energy audit) com registro histórico de dados, análise de picos de potência, perfis de carga e custo de energia.
-
Medição e controle em centros de motor, quadros de distribuição, geradores de emergência ou painéis elétricos críticos.
-
Integrado a sistemas de supervisão (SCADA/EMS) via Modbus, Ethernet ou servidor web para telemetria e integração em automação predial ou industrial.
-
Instalações retrofit onde a medição de correntes elevadas (até dezenas de kA) é necessária – o uso de bobinas Rogowski permite fácil adaptação em painéis existentes sem troca de instrumentos de corrente.
