Descrição Técnica

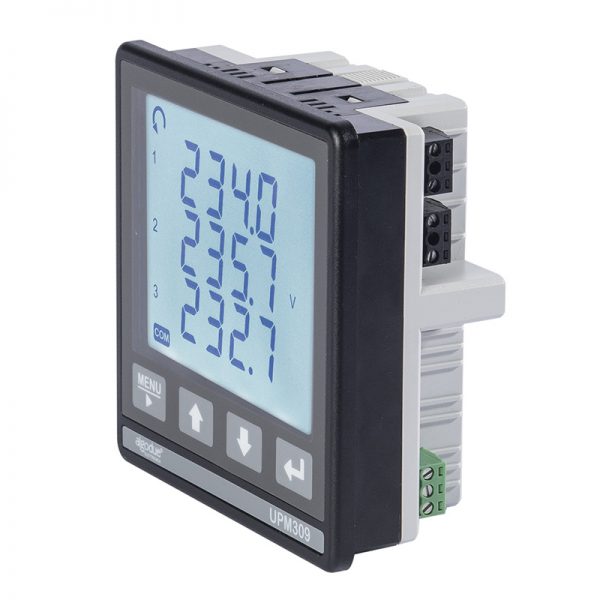

O modelo UPM309RGW é uma solução avançada para medição, monitoramento e análise de redes elétricas trifásicas. Ele oferece medição bidirecional em quatro quadrantes para todas as potências e energias, tornando-se ideal para auditoria energética, controle de picos, monitoramento de cargas em quadros elétricos ou painéis industriais.
A inclusão de bobinas Rogowski (kit com 3 x MFC150) permite medições de corrente para aplicações de retrofit e em painéis existentes com facilidade de instalação, sem necessidade de substituir os transformadores de corrente tradicionais.
O instrumento apresenta chassi ultra-compacto (profundidade ~39 mm) e formato painel DIN 96×96 mm, facilitando a instalação em locais com espaço limitado.
Suporta interfaces de comunicação via RS-485 (Modbus RTU/ASCII) ou Ethernet (Modbus TCP, HTTP/Webserver) para integração em sistemas de automação, supervisão e telemetria.
Aplicações Típicas
-
Auditorias de energia e monitoramento de consumo em edifícios industriais, comerciais e residenciais.
-
Monitoramento de painéis de distribuição, centros de motor, geradores e máquinas industriais.
-
Integração em sistemas de automação e supervisão (SCADA/EMS) com coleta de dados, alarmes ou telemetria.
-
Retrofit em instalações existentes: graças às bobinas Rogowski, permite medição em painéis com acesso limitado aos condutores.
-
Controle de picos, análise de carga individual de máquinas, medição de exportação/importação de energia em geradores ou sistemas fotovoltaicos.
