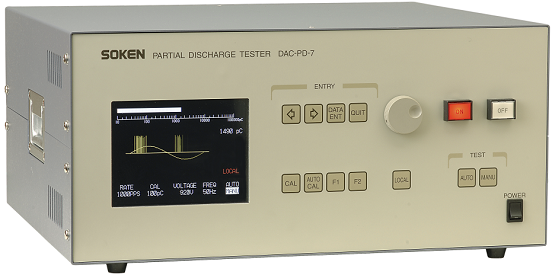

- O Analisador Digital de Descarga Parcial DAC-PD-7 é uma ferramenta poderosa utilizada para detectar e analisar descargas parciais em sistemas de isolamento de alta tensão. Ele é projetado para atender aos requisitos da IEC 60270 e outras normas relevantes para medição de descarga parcial.
Princípio de Funcionamento das Descargas Parciais
As descargas parciais (DPs) são fenômenos elétricos localizados que ocorrem em um isolante elétrico submetido a um campo elétrico intenso. Essas descargas não percorrem toda a distância entre os eletrodos, mas sim uma parte dela. A energia liberada durante uma DP pode causar danos ao isolante ao longo do tempo, levando à falha do equipamento.
Mecanismo:
- Campo elétrico heterogêneo: A presença de cavidades, inclusões ou irregularidades no isolante cria regiões com campo elétrico mais intenso.
Ionização: Nessas regiões, o campo elétrico ioniza o ar ou o gás presente na cavidade, formando um plasma condutor.
Descarga: O plasma conduz uma pequena corrente elétrica, causando a descarga parcial.
Danos ao isolante: A energia liberada pela descarga pode causar erosão, aquecimento e degradação do isolante, encurtando sua vida útil. - Software para PC
- Teste de Característica de Tensão-Quantidade de Descarga
- A tensão de teste CA é aumentada linearmente até a tensão máxima de teste/tensão de início de DP e automaticamente diminuída.
As tensões de início e extinção de DP são determinadas de acordo com um valor de Limiar especificado (pC). - Teste de Característica de Tempo-Quantidade de Descarga
- Neste modo, dois níveis de tensão “V1” e “V2” são aplicados continuamente.
“V1” é mantido por “T1” segundos e “V2” é mantido por “T2” segundos.
As tensões de início e extinção de DP são determinadas de acordo com um valor de Limiar especificado (pC).
Se nenhuma descarga excedendo o valor do critério ocorrer durante os últimos 5 segundos do tempo de retenção “T2”, é julgado como “PASS”, e se ocorrer, é julgado como “FAIL”.
