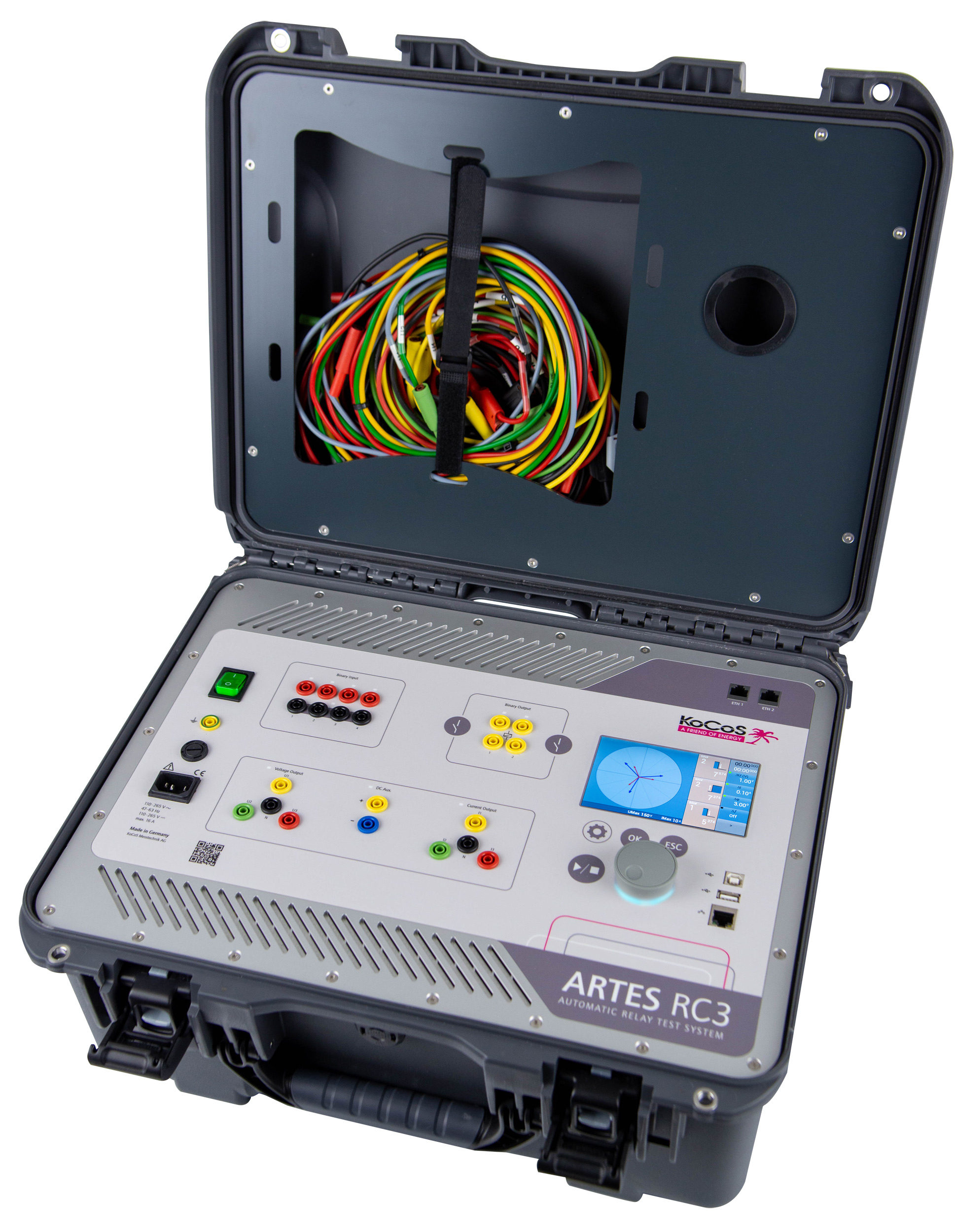

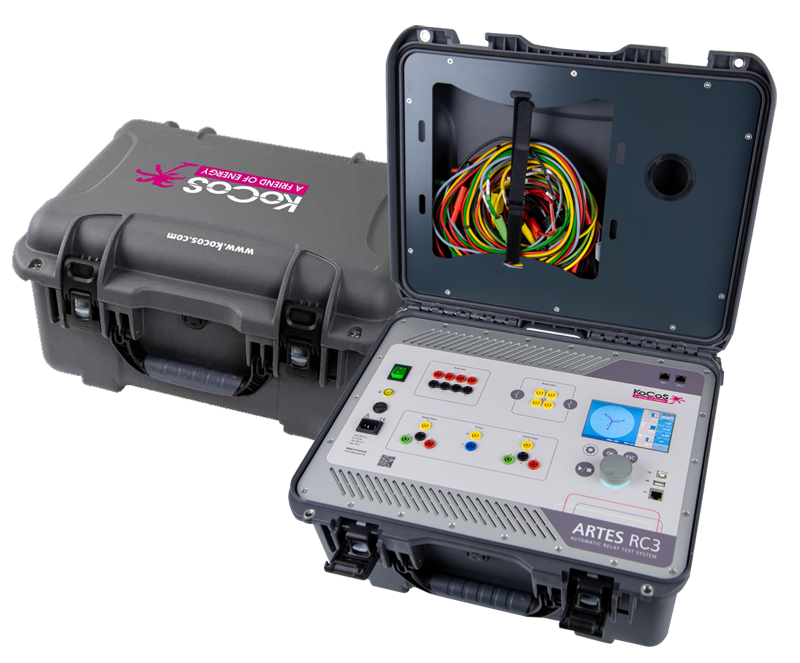

O ARTES RC3 é um sistema de teste de relés de proteção compacto, robusto e universal, projetado para uso em campo ou laboratório, especialmente em condições exigentes, como instalações de energia renovável ou ambientes externos. Ele é fornecido em um maleta rígida (“hard-shell case”) resistente, com proteção IP67 quando fechado, conforme padrões ATA 300, ASTM D-4169, MIL-STD-810F.

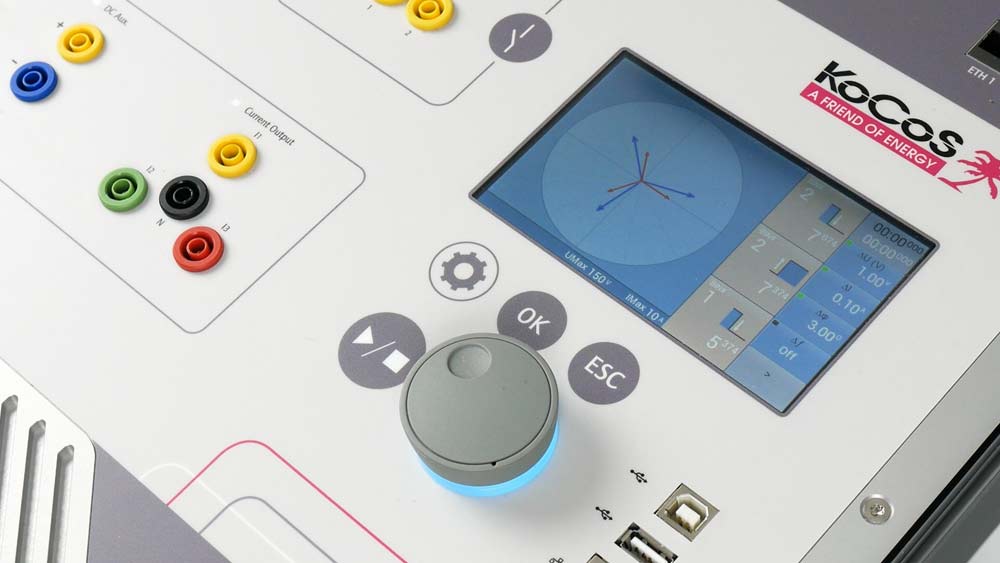

O sistema pode operar em modo stand-alone ou ser controlado via software ARTES 5 em Windows (versões compatíveis). Inclui interface local com tela sensível ao toque de 5 polegadas (resistiva), 6 teclas de função e seletor rotativo (jog wheel) para ajustes rápidos de amplitude, fase e frequência.
Possui 3 amplificadores de tensão e 3 de corrente, totalmente independentes entre si em termos de fase, amplitude e frequência, com proteção contra sobrecarga e curto-circuito. Para aplicações monofásicas, as saídas de corrente podem operar em paralelo, alcançando correntes maiores.

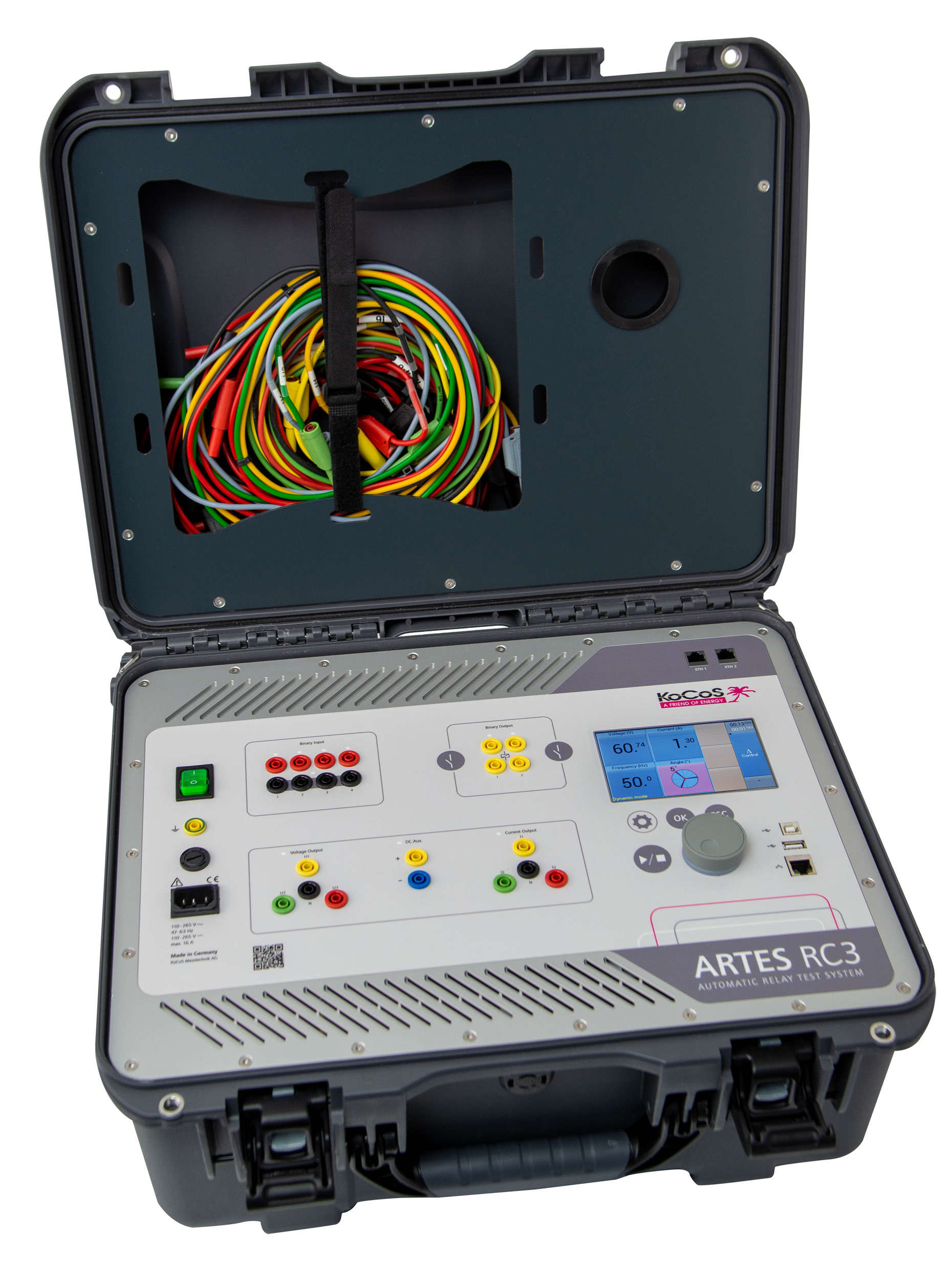

Todas as conexões para dispositivo sob teste (relé) estão protegidas dentro da maleta, com compartimento para cabos no interior da tampa. As medições são feitas por conectores de segurança de 4 mm. Interfaces de comunicação incluem USB, 3 × Ethernet e Wi-Fi. LEDs indicam quais saídas (tensão, corrente) ou entradas/saídas binárias estão ativas.
Aplicações Típicas
-
Testes de relés de proteção digitais, estáticos ou autoalimentados em campo ou subestações.
-
Verificações de conformidade em ambientes externos, inclusive para energias renováveis, onde robustez e transporte são críticos.
-
Ensaios automáticos de relés com medições de tempo, resposta, sequência de fase, ângulo, amplitude.
-
Calibração e manutenção preventiva de relés de proteção.
-
Aplicações de serviço técnico que exigem portabilidade, proteção contra impactos, poeira e umidade.
-
Comissionamento de sistemas elétricos de proteção, teste de falhas simuladas, verificação de funções como proteção de subtensão, direção de reativo, etc.
