BOBINA ROGOWSKI MFC140-UI

Name: BOBINA ROGOWSKI MFC140-UI
Brand: ALGODUE
SKU: 4062
Availability: InStock

Categorias: Acessórios de Analisador de Qualidade de Energia, Analisador, Analisador de Qualidade de Energia, Medidor de Energia Tags: Acessórios, analisador, Bobina de Rogowski, Clamp de corrente, energia, MFC140-UI Marca: ALGODUE

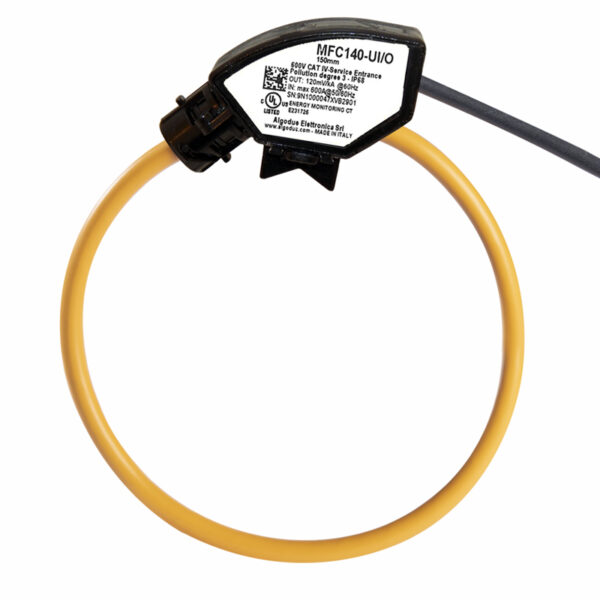

O clamp de corrente do tipo Rogowski – MFC140-UI (seção transversal de 7 mm) é um transdutor de corrente flexível baseado no princípio Rogowski. As bobinas MFC140-UI estão disponíveis em diversos tamanhos e podem ser fornecidas conforme projeto do cliente, portanto podem ser utilizadas em todas aquelas aplicações, nas quais os transdutores tradicionais não cabem devido ao seu tamanho e/ou peso.
A bobina MFC140-UI é dotada de blindagem contra a influência de campos magnéticos externos, portanto garante uma medição estável desde correntes baixas até centenas de kA.
O MFC140-UI também pode ser fornecido com integrador integrado, sem a necessidade de dispositivos externos para compensação de mudança de fase de 90° e equalização de frequência. Isto é uma vantagem porque não existe caixa externa com a consequente facilidade de utilização.

Aplicações Típicas

Monitoramento de corrente em sistemas de distribuição elétrica
Integração com analisadores de energia e qualidade de rede
Retrofit de painéis elétricos com espaço limitado
Auditorias energéticas e medições temporárias
Sistemas de gerenciamento de energia (EMS)
Ambientes industriais com alta interferência eletromagnética
Medição de corrente em subestações e centros de carga

Fabricante	Algodue

ESPECIFICAÇÕES TÉCNICAS
Transdutor
Comprimento da bobina: 15… 50 cm
Diâmetro do cabo: 7,2 ±0,2 mm
Fixação: suporte de baioneta
Peso: de 150 a 500 g
Material da jaqueta: Polifenileno e elastômero termoplástico

Características elétricas para modelo sem integrador
Taxa de saída nominal: 120 mV / kA a 60 Hz (valores RMS)
100 mV/kA a 50 Hz (valores RMS)
Corrente mensurável máxima: 600 A com comprimento de bobina de 15 a 28 cm
2500 A com comprimento de bobina de 29 a 41 cm
5000 A com comprimento de bobina de 42 a 50 cm
Resistência da bobina: 170… 690 Ω
Precisão: Classe 1-A1 de acordo com IEC 61869-10
Frequência: 50/60Hz
Tensão primária máxima: 600 V CAT IV, Entrada de Serviço
Grau de poluição: 3, Ambiente Não Controlado
Tensão de teste de isolamento: 7400 VRMS/5 s

Características elétricas para modelo com integrador
Tensão de alimentação: 4… 26 VCC
Consumo máximo: 5 mADC
Taxa de saída nominal: 333 mV/FS (valores RMS)
FS muda de acordo com o modelo: 200, 250, 600, 1000 A
Erro de posicionamento: Melhor que ±1% da leitura
Frequência: 50/60Hz
Tensão primária máxima: 600 V CAT IV, Entrada de Serviço
Grau de poluição: 3, Ambiente Não Controlado
Tensão de teste de isolamento: 7400 VRMS/5 s

Cabo de conexão para modelo sem integrador
Tipo: 3 x 24 AWG blindado
Comprimento: 3 m. Outros comprimentos sob consulta: 5, 7, 10, 15 m

Cabo de conexão para modelo com integrador
Tipo: 5 x 24 AWG blindado
Comprimento: 3 m. Outros comprimentos sob consulta: 5, 7, 10, 15 m

Condições ambientais
Grau de proteção: IP68
Temperatura de operação: -35 … +75°C até 2500 A com bobina de 15 … 41 cm de comprimento
-35 … +60°C até 5000 A com bobina de 42 … 50 cm de comprimento

Conformidade com padrões
Padrões IEC, UL:
ANSI/CAN/UL 2808, CSA C22.2 NO. 61010-1-12, IEC 61010-2-032,
IEC 61010-1 Ed3, IEC 60529, IEC 61869-10
