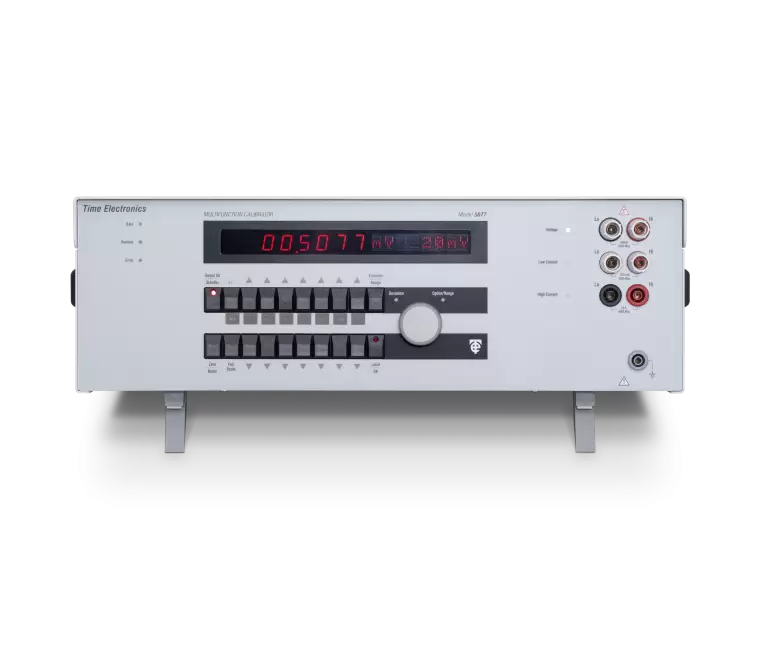

- O modelo 5077 Série 2 é um calibrador multifuncional para fornecimento de tensão e corrente CA/CC e energia monofásica. Ele pode ser usado como um calibrador de carga de trabalho para verificação de dispositivos de medição elétrica ou como uma fonte programável em um equipamento de teste automatizado para teste de medidores. O modelo da série 2 oferece a mesma cobertura que seu antecessor com faixas adicionais, operação do painel frontal e funções independentes de tensão e corrente. Essa funcionalidade adicional aumenta as capacidades de carga de trabalho, ao mesmo tempo em que mantém o desempenho para testes dedicados de wattímetros monofásicos, medidores de potência e medidores de kW-Hr
- Para potência, a faixa de tensão do 5077 é de 2 mV a 1050 V, com corrente de 2 mA a 22 A. A frequência é ajustável de 40 a 500 Hz e a fase ± 90° em passos de 0,1°. Alternativamente, o fator de potência (PF) pode ser definido em passos de 0,01. A saída pode ser exibida como VA ou Watts. As amplas faixas de corrente e tensão permitem a verificação de medidores de potência no lado primário do CT/VT ou diretamente conectados ao medidor (lado secundário).
- A saída de corrente CA máxima padrão (22 A) pode ser estendida para 100 A usando um transformador de corrente opcional de 100 A (modelo 9790). Isso estende a potência máxima para 0,1 MW/MVA. Um adaptador de grampo de corrente simples e de 50 voltas (modelo 9780) está disponível para calibração de sensor de grampo e medidor de até 1000 A. O 5077 apresenta faixas de bobina de volta para corrente CC e CA, projetadas para uso com este adaptador. Outras opções incluem conjuntos de cabos de teste, opções de estojo de transporte e software de calibração EasyCal.
| Fabricante | Time Electronics |
|---|
Tensão CA/CC de 0 a 1050 V
0 a 22 A corrente CA/CC
Simulação de energia monofásica
Até 23 kVA ou 23 kW
Ângulo de fase ± 90,0°
Fator de potência 0,00 a 1,00
Frequência ajustável de 40 a 500 Hz
Opção de transformador de corrente CA de 100 A
Opção de adaptador de grampo de corrente simples/50 voltas
Software de controle do calibrador incluído
