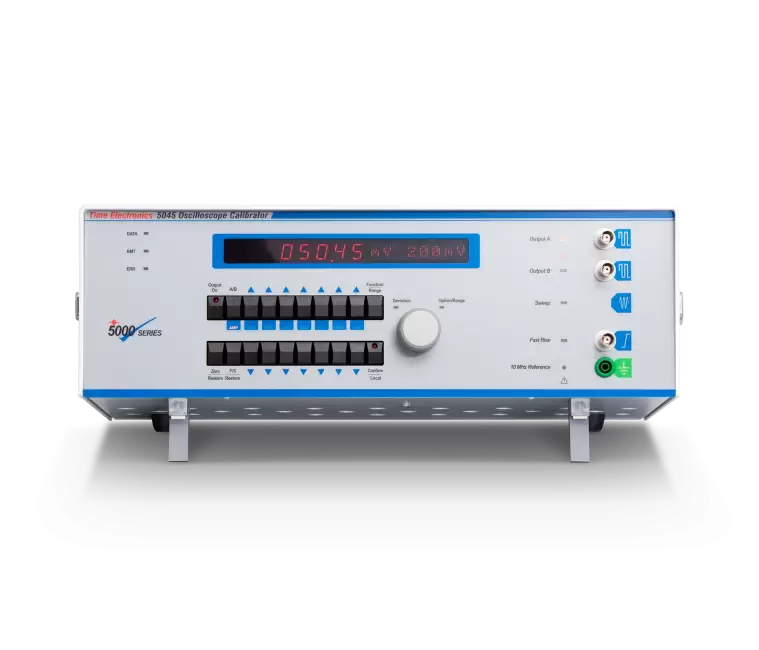

- O 5045 é um calibrador versátil e de alta precisão, capaz de calibrar osciloscópios digitais e analógicos, temporizadores/contadores e medidores de frequência. Ele fornece uma ampla gama de saídas para amplitude, frequência, período e largura de banda.
- A calibração de amplitude é obtida por um sinal DC ou onda quadrada de 1 kHz, variando de 1 mV a 220 V (máx. 2 V para cargas de 50 ohms). Desvio de até ± 9,99% permite ajuste fino de amplitude e leitura direta de erro.
- Frequências precisas são geradas a partir de um oscilador de cristal de quartzo com temperatura controlada. Alternativamente, uma entrada de referência de 10 MHz pode ser usada. A precisão de temporização de 0,1 ppm é adequada para a maioria dos osciloscópios e contadores de temporizador. Uma saída de onda quadrada precisa fornece um tempo de subida rápido de menos de 300 ps, permitindo testes de largura de banda de até 600 MHz.
- O 5045 é fornecido com um software de interface de controle virtual baseado em Windows. Isso permite que o usuário controle o instrumento por meio de um laptop ou PC. O software EasyCal está disponível como uma opção para habilitar testes automatizados e gerenciamento de calibração.
| Fabricante | Time Electronics |
|---|
1 mV a 220 V onda quadrada/DC
Frequência 0,1 a 100 MHz
Marcadores de tempo de 10 s a 10 ns
Aumento rápido < 300 ps
Painel frontal ou controle virtual do PC
Opção de varredura de 2,2 GHz
Opção de referência de frequência de rubídio
Software EasyCal compatível
