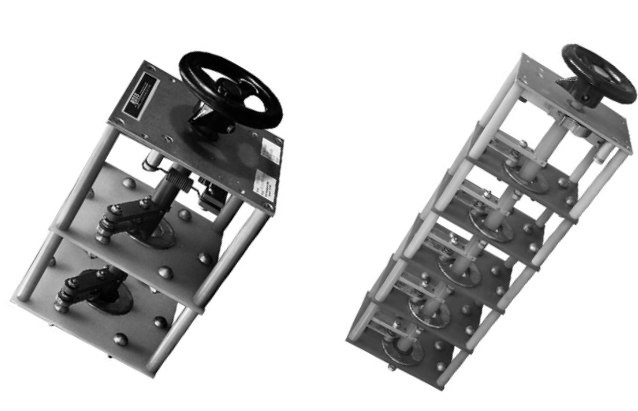

Chaves Rotativas de Alta Tensão Série R – B-1003

Classificações de tensão: Os chaves podem operar em tensões de até 150kV e conduzir correntes de até 200A.
Imersão em líquidos isolantes: Quando imersos em óleo, fluidos ou gases isolantes, a capacidade de tensão e interrupção dos chaves aumenta significativamente.
Operação manual ou elétrica: Os chaves podem ser operados manualmente ou através de um acionamento elétrico.
Contatos auxiliares: Um contato auxiliar é utilizado como intertravamento para proteção contra manobras incorretas.
Série R: Aplicações Específicas
Multipolares e multiposições: Os chaves da série R podem ter múltiplos polos e posições, oferecendo maior flexibilidade.
Tipos 1 e 2: O tipo 1 é geralmente utilizado para aplicações com tensão total entre os contatos, enquanto o tipo 2 é mais adequado para aplicações com menor tensão entre os contatos.
Aplicações de RF: A Ross Engineering Corporation pode fornecer chaves personalizados para aplicações que envolvem radiofrequência.

Modelos CONTATOS DE ALTA TENSAO INSOLAMENTO
CONTATO POLO Para o aterramento
PARA PARA e pata manusear
CONTATO POLO
Ar óleo ar óleo ar óleo
R-12 12 35 12 35 12 35
R-15 15 45 15 45 15 45
R-30 30 90 30 90 30 90
R-45 45 135 45 135 45 135
R-60 60 180 60 180 60 180
R-80 80 240 80 240 80 240
R-100 100 300 100 300 100 300
R-125 125 375 125 300 125 375
