Clamp de acoplamento capacitivo – IP4B

Categoria: Instrumentos de Teste e Medição Marca: SCHLOEDER

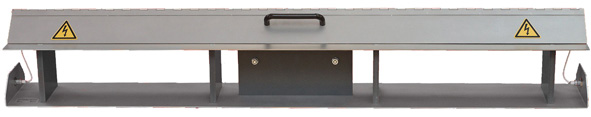

O clamp de acoplamento capacitivo IP4B é um equipamento utilizado para injetar pulsos de interferência rápidos e em rajadas em cabos de sinal, dados e alimentação. Ele é essencial para simular condições de interferência eletromagnética (EMI) em testes de compatibilidade eletromagnética (EMC), garantindo a robustez e confiabilidade de equipamentos eletrônicos em diversos ambientes.

Aplicações:

Testes de EFT/Burst: Conforme a norma IEC/EN 61000-4-4, o IP4B é utilizado para simular descargas eletrostáticas rápidas (EFT) e perturbações em rajadas (burst), que são comuns em ambientes industriais e residenciais.
Injeção de perturbações em cabos: Permite a injeção de pulsos de interferência em qualquer tipo de conexão com equipamentos periféricos, ajudando a identificar e corrigir problemas de EMI.
Testes em linhas de alimentação: Pode ser utilizado para testar a imunidade de equipamentos a perturbações em linhas de alimentação CA e CC, quando não há uma rede de desacoplamento adequada.

Fabricante	Schloeder

Especificação Técnica

Diâmetro para cabo: 4-40 mm (indica os tamanhos de cabos que podem ser utilizados com o clamp.)
Conectores HV em ambos os lados: Conectores de alta tensão em ambas as extremidades para a aplicação dos pulsos de interferência.
Distância entre placa de acoplamento e placa de terra: 10 cm (define a geometria do acoplamento capacitivo.)
Comprimento de acoplamento ativo: 1 m (comprimento efetivo da área de acoplamento.)
Dimensões: 100 cm x 14 cm x 14 cm (tamanho físico do equipamento.)
Tensão de teste de isolamento: 5 kV (1,2/50 µs) (tensão máxima que o equipamento pode suportar sem falha.)
Capacitância de acoplamento: Tipicamente 100 pF - 1000 pF (valor aproximado da capacitância entre o clamp e o cabo, dependendo do tipo de cabo.)
Peso: Aproximadamente 6 kg.
Acessórios inclusos: Cabo HV, certificado de calibração.
Acessórios opcionais: Conjuntos de calibração e atenuadores (para ajustar o nível dos pulsos de interferência).
