- Os divisores de tensão de alta tensão com precisão extra alta são instrumentos de alta precisão utilizados para medir tensões em circuitos de alta tensão. A alta precisão, a ampla banda de frequência e os baixos coeficientes de temperatura e tensão tornam esses dispositivos ideais para aplicações que exigem medições extremamente precisas. No entanto, para obter o máximo de precisão, é necessário considerar diversos fatores, como indução, efeito corona, capacitância, efeito de proximidade, resistência de carga, potencial de contato e calibração.

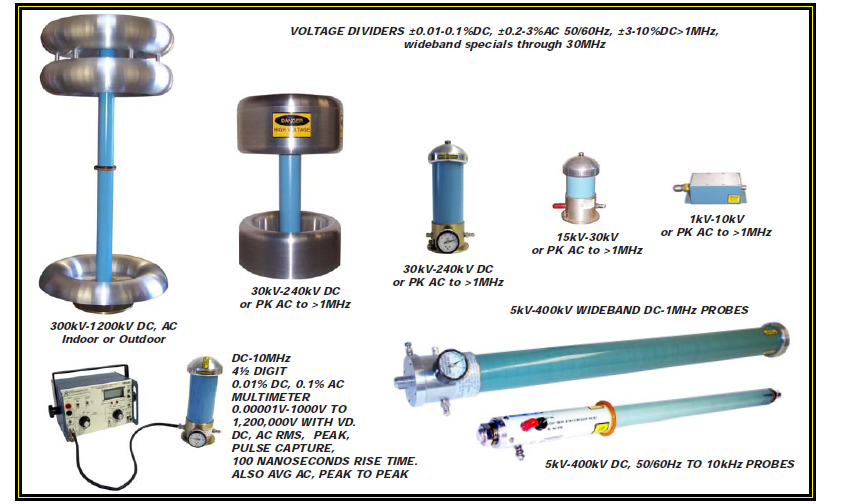

- Os divisores de tensão de alta tensão com precisão extra alta são instrumentos de medição especializados, projetados para fornecer medições de tensão precisas em circuitos de alta tensão. Eles são utilizados em diversas aplicações, como testes de equipamentos elétricos, calibração de instrumentos e monitoramento de sistemas de energia.
| Fabricante | Ross Engineering Corporation |
|---|
Características Principais:
Alta Precisão: Oferecem precisão de até 0,01% para medições em corrente contínua (DC).
Ampla Banda de Frequência: Os modelos com precisão de 0,1% DC geralmente possuem uma banda de frequência que vai de DC até 5 MHz ou mais.
Baixo Coeficiente de Temperatura: O coeficiente de temperatura é extremamente baixo, da ordem de 0,0001% a 0,0005% por grau Celsius, garantindo estabilidade mesmo em condições de temperatura variável.
Baixo Coeficiente de Tensão: O coeficiente de tensão é muito baixo, inferior a 0,1 ppm/volt, o que minimiza os erros causados por variações de tensão.
Blindagem: A blindagem completa pode ser necessária para obter maior precisão em medições de corrente alternada (AC).
Tabelas de Correção: São fornecidas tabelas de correção para cada divisor e sonda, permitindo aumentar ainda mais a precisão das medições.
Considerações sobre a Precisão:
Indutância: A indução de tensão em cabos pode afetar a precisão, especialmente em altas frequências. É importante minimizar o comprimento dos cabos e mantê-los afastados de campos eletromagnéticos.
Efeito Corona: O efeito corona pode ocorrer em pontas agudas ou em regiões com alto gradiente de campo elétrico, causando distorções na medição. É importante evitar cantos vivos e garantir um campo elétrico uniforme.
Capacitância Efetiva: A capacitância efetiva do divisor e da carga influencia a precisão da medição, especialmente em altas frequências.
Efeito de Proximidade: A proximidade do divisor a planos de terra, paredes e outros equipamentos pode afetar a precisão devido a campos eletrostáticos induzidos.
Resistência de Carga: A resistência de carga influencia a precisão da medição, especialmente em medições em corrente contínua.
Potencial de Contato: O potencial de contato em conectores e chaves pode introduzir erros nas medições em corrente contínua.
Capacitância dos Cabos: A capacitância dos cabos influencia a precisão da medição em corrente alternada.
Calibração: É fundamental calibrar o divisor com o instrumento de medição que será utilizado, ou com uma carga simulada que represente as condições reais de utilização.
