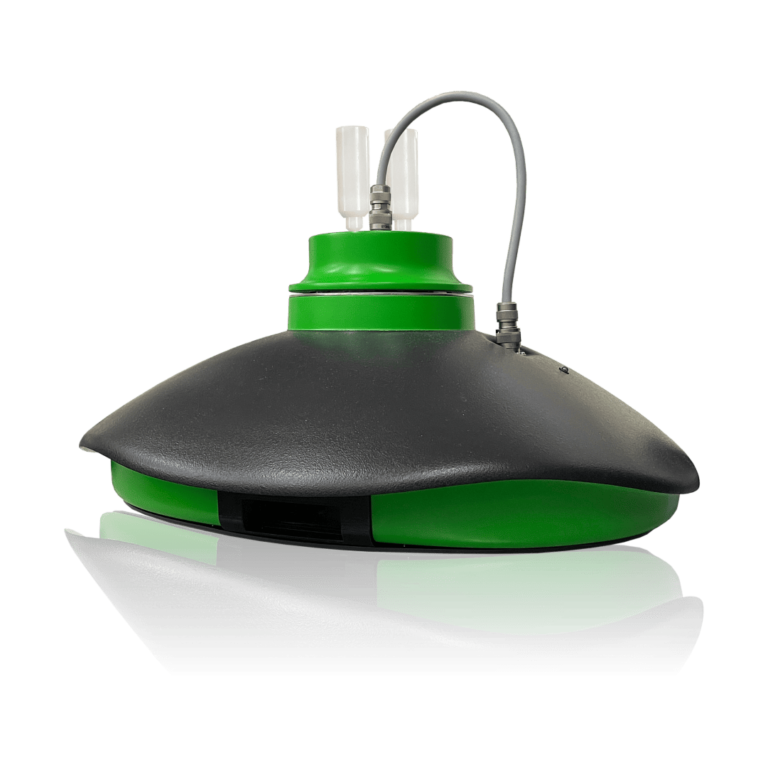

- O testador de Tangente Delta em óleo isolando, FLD T foi projetado para medir a tangente de perda dielétrica (tan δ), a permissividade e a resistividade elétrica de óleos isolantes de transformadores e outros fluidos dielétricos, em conformidade com as normas IEC 60247-2004-02 (VDE-0380-2:2005_01), ASTM D924-08 e ASTM D1169-02.
Este testador FLD T totalmente automático permite realizar testes de acordo com essas normas, bem como procedimentos personalizados especificados pelo usuário no menu de configuração. - Aplicações :
– Os testadores FLD T podem ser usados para medir a tangente de perda (tan delta) de óleos minerais isolantes de transformadores, óleos de silicone para transformadores, óleos para transformadores Midel 7131 e fluidos dielétricos FR3; - Testador FLD T foi projetado para medir a tangente de perda dielétrica (tan δ), permissividade e resistividade elétrica de óleos de transformadores e outros fluidos dielétricos em conformidade com os padrões IEC 60247-2004-02 (VDE-0380-2: 2005_01), ASTM D924-08 e ASTM D1169-02.
- Este testador delta FLD T tan totalmente automático permite testes de acordo com esses padrões, bem como procedimentos personalizados especificados pelo usuário no menu de configuração.
| Fabricante | Fluidex |
|---|
Não
Parâmetro
Valor
1 Tensão CA operacional, V
100–260
2 Frequência de energia, Hz
48–63
3 Requisito de energia, VA
Abaixo de 250
4 Tensão de medição aplicada АС, kV
Senoidal, 500–2000 V real
5 Faixa de medição Tan δ
0.00001–4
6 Resolução de medição de δ bronzeado
1×10-6
7 Precisão de medição Tan δ
+/- 1% da medição + 0,00008
8 Faixa de medição da constante dielétrica relativa ε
1.0 – 15.0
9 Precisão da medição ε
+/- 1%
10 Faixa de medição de capacitância elétrica C, pF
20–1000
11 Precisão da medição de С, pF
+/- 1% + 1
12 Faixa de medição da temperatura do óleo, oF (OС)
68–230 (20–110)
13 Medição do volume da célula, in³ (cm³)
2.6 (42)
14 Capacidade elétrica de uma célula vazia, pF
65–85
15 Uma duração de medição, minutos
60
16 Faixa de configuração de frequência AC, Hz
45–65
17 Resolução de medição de temperatura, oF (oС)
33 (0.5)
18 Temperatura de processo, oF ( oС)
68–230 (20–110)
19 Temperatura de armazenamento, oF (oС)
De – 4 a +140 (de – 20 a +60)
20 Umidade relativa, %
Até 90 sem condensação
21 Dimensões, em (mm)
400/450/300 (16/18/12)
22 Peso, libras (kg)
12 (5.3).
