Descrição Técnica
A linha CPS da Elettrotest é composta por fontes CA monofásicas e trifásicas programáveis, projetadas para aplicações industriais, laboratoriais e de certificação que exigem alta precisão, estabilidade e capacidade de simulação de redes elétricas reais.
Disponíveis em potências que variam de 4 kVA, até 60 kVA, as fontes CPS permitem o fornecimento controlado de tensão e frequência, possibilitando testes de equipamentos elétricos e eletrônicos sob diferentes condições de rede.
A arquitetura é baseada em tecnologia IGBT PWM (Pulse Width Modulation) de alta frequência, que assegura baixa distorção harmônica (THD < 0,3 %), alta eficiência, e resposta dinâmica rápida.
Os modelos podem operar em modo de tensão ou corrente constante, com ampla faixa de ajuste de parâmetros, e possuem modo de simulação de rede com controle de desequilíbrio entre fases e introdução de harmônicas programáveis.
O sistema inclui painel de controle local com display digital e teclas dedicadas para operação manual, além de interfaces de comunicação remota (RS-232, RS-485, LAN, USB e Digital I/O), compatíveis com protocolos SCPI, Modbus RTU e Modbus TCP.
As unidades da linha CPS são utilizadas em ensaios de conformidade, testes de desempenho, certificações de produto e simulações de rede elétrica para sistemas de energia, automação industrial, inversores, UPS, iluminação, eletrodomésticos e equipamentos de telecomunicações.
O modelo CPS 15kVA / 30kVA (20kVA) oferece uma potência contínua nominal de 20 kVA e uma potência de pico (“inrush”) de 15 kVA / 30 kVA em função da carga. A saída é ajustável entre faixas de tensão de 150 V e 300 V, tanto em saída monofásica quanto trifásica. A precisão da tensão está dentro de ±0,5 % da escala máxima (f.s. – full scale), com distorção harmônica inferior a 0,6 %. A estabilidade da tensão de saída situa-se em < 0,1 % da escala máxima.

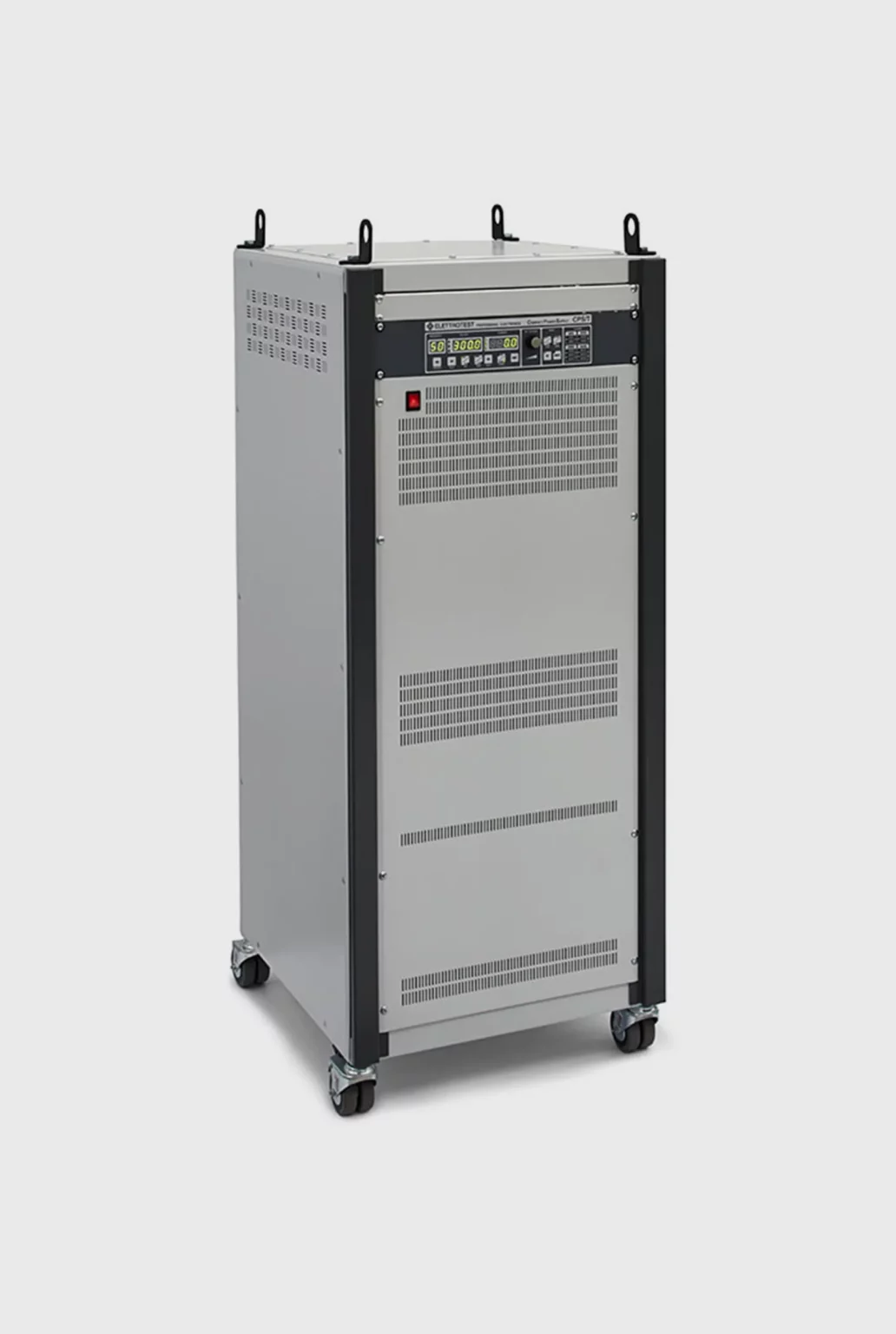

O modelo CPS 30 kVA / 60 kVA (40 kVA) da Elettrotest é uma fonte de tensão AC programável para uso em ensaios elétricos, testes de produtos, bancos de carga e simulação de rede. É parte da série CPS trifásica que oferece alta linearidade, precisão e robustez. Ele opera tanto em saída monofásica quanto trifásica, dependendo da configuração de carga requerida. A saída não é isolada; o neutro de entrada é ligado ao neutro de saída. A fonte permite controle de tensão e frequência (regulável) para simular diferentes condições de rede elétrica, e dispõe de função inrush (corrente de partida) para suportar picos transitórios.
O modelo CPS 4 kVA / 8 kVA (5 kVA) é uma fonte de tensão AC compacta, não isolada, projetada para testes elétricos monofásicos. Sua construção robusta permite uso em bancada de laboratório ou estações de teste monofásico, com controle simples e interface local. Ele opera em modo contínuo ou com sobrecarga temporária (modo inrush) para atender cargas de partida. A fonte permite ajustar tensão de saída entre 150 V / 300 V, ideal para simular condições reais de carga monofásica em diversos dispositivos elétricos. Seu display local permite visualização de parâmetros essenciais como tensão, corrente, frequência. Proteções eletromecânicas garantem operação segura.

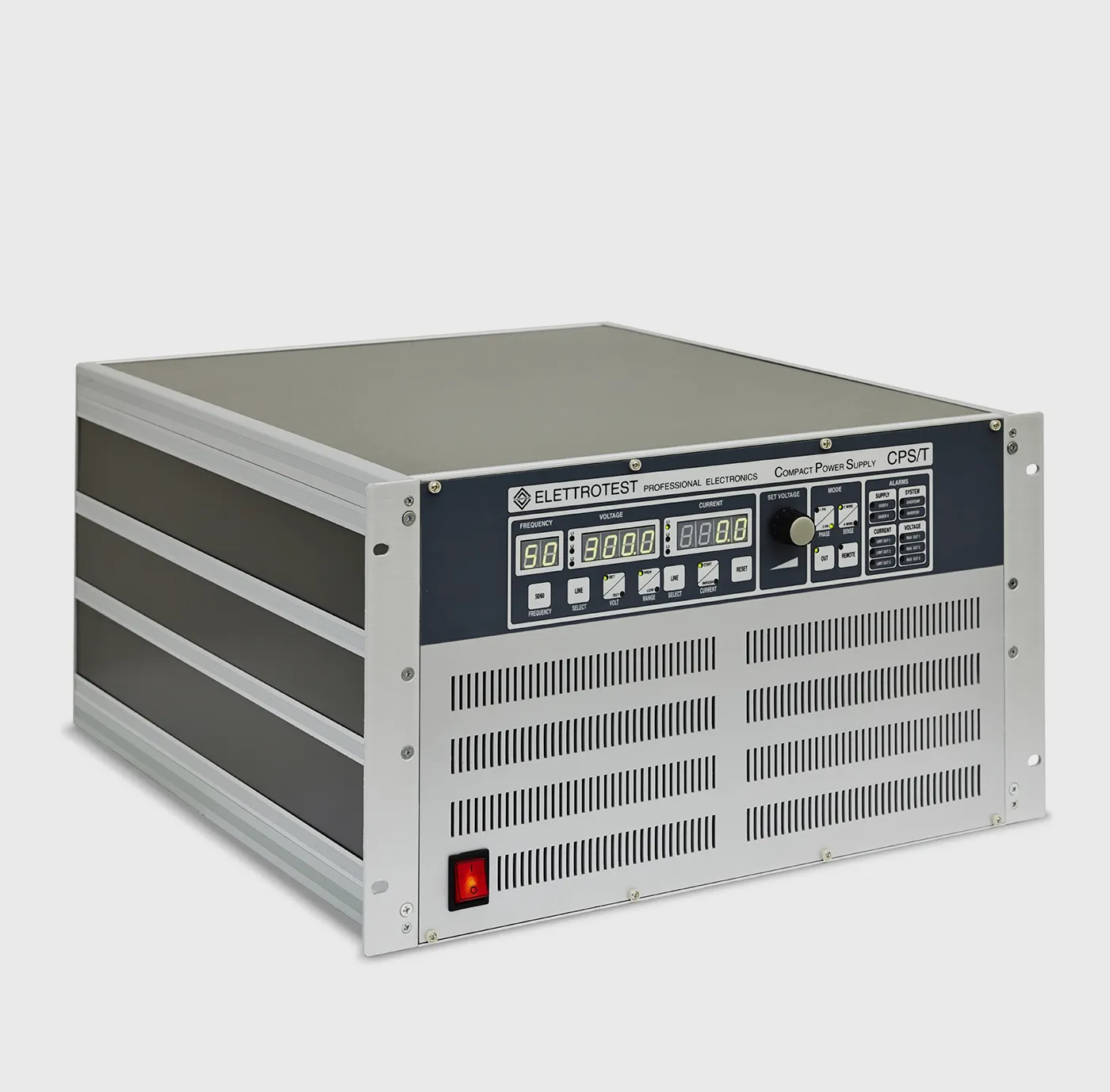

O modelo CPS 7,5 kVA / 15 kVA é uma unidade compacta projetada para operação monofásica ou trifásica, com capacidade contínua nominal e modo inrush (capacidade de fornecimento temporário elevada por 3 s) para suportar correntes de partida de cargas capacitivas/indutivas.A unidade fornece tensão regulada com baixa distorção harmônica e alta estabilidade sob variação de carga, frequências ajustáveis e proteções de segurança integradas. Interface local simples (painel com visor e teclas) e comunicações seriais (RS-232) são padrão; opções LAN/RS-485/GPIB podem ser disponibilizadas conforme configuração. Indicado para laboratórios, bancada de testes, ensaios de motores, inversores e verificação de compatibilidade eletromagnética/função.
Aplicações Típicas
-
Simulação de redes elétricas monofásicas e trifásicas.
-
Ensaios de conformidade e certificação de produtos elétricos e eletrônicos.
-
Testes de inversores, conversores, UPS e fontes comutada.
-
Ensaios de motores, compressores e dispositivos de partida.
-
Laboratórios de P&D em energia, automação e eletrônica de potência.
-
Ambientes industriais com necessidade de fonte CA controlada e isolada.
