A série CPS/M da Elettrotest compreende fontes DC (corrente contínua) de alta precisão e potência programável, desenvolvidas para aplicações que exigem controle rigoroso de tensão, corrente e potência, aliando estabilidade, segurança e eficiência energética.
Com potências nominais de 1 kVA até 10 kVA, as fontes CPS/M-1000, CPS/M-2500, CPS/M-5000 e CPS/M-10000 oferecem excelente desempenho tanto em modo laboratorial quanto industrial, sendo ideais para testes de equipamentos eletrônicos de potência, baterias, sistemas automotivos, inversores e fontes chaveadas.
O design emprega tecnologia IGBT PWM com controle digital DSP, garantindo baixa ondulação (ripple), resposta dinâmica rápida, e precisão elevada. As fontes podem operar em modo de tensão constante (CV) ou corrente constante (CC), com transição automática e suave entre os modos conforme a carga.
A interface de usuário inclui painel digital com display multifuncional, permitindo leitura simultânea de tensão, corrente e potência. O sistema suporta controle remoto via RS-232, RS-485, LAN e USB, compatível com protocolos SCPI e Modbus, além de integração com softwares de automação e bancos de ensaio.

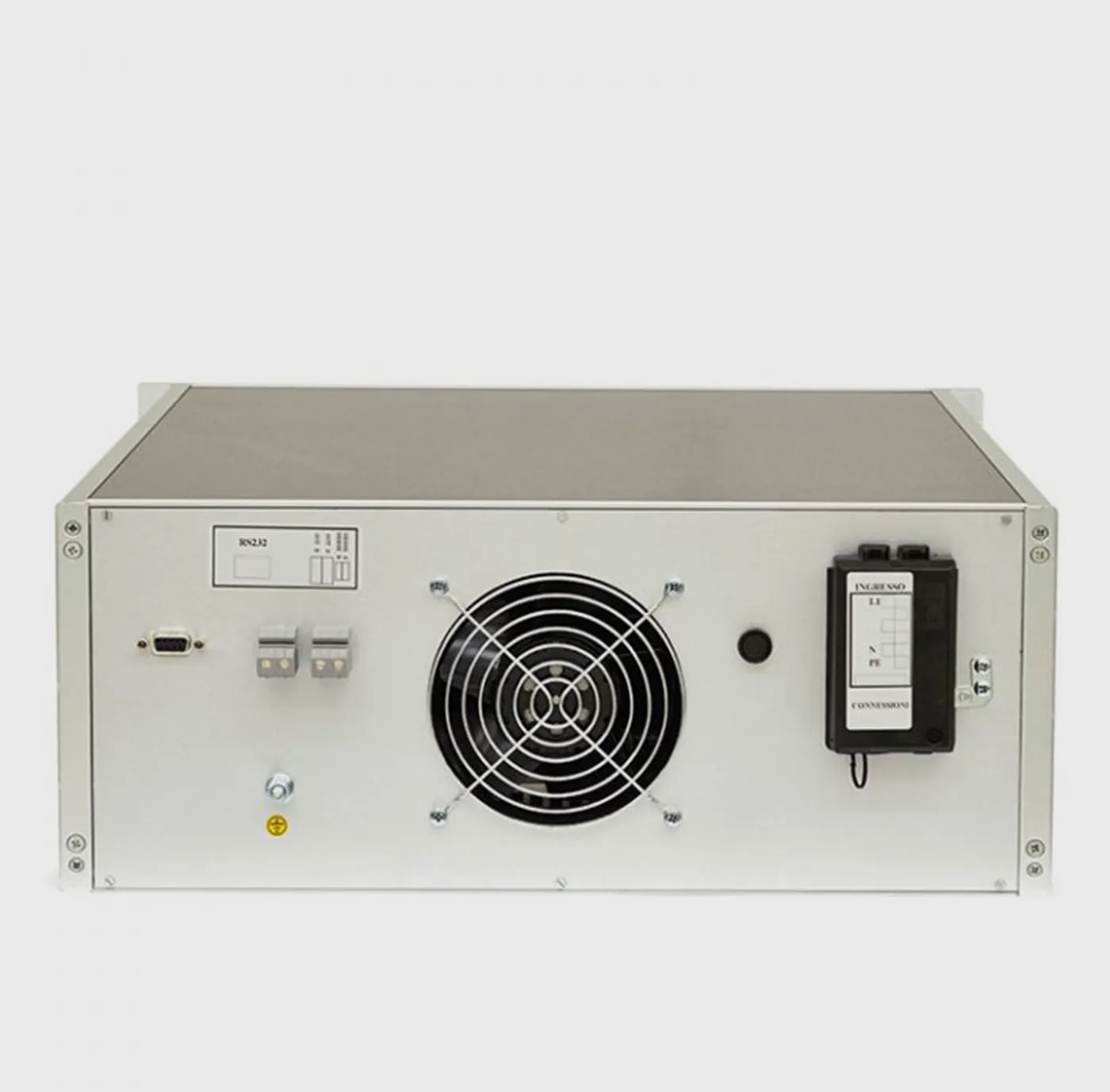

O modelo CPS/M 1000 é uma fonte programável monofásica, não isolada, com capacidade de fornecer até 1000 VA continuamente, e até 2000 VA no modo de partida (inrush) por 3 segundos. Operação versátil com regulação fina de tensão e frequência, ideal para testes de dispositivos elétricos de baixa potência, verificações de compatibilidade, simulações de condição de rede e monitoramento de comportamento sob variação de carga.
O modelo CPS/M 2500 é uma fonte de tensão AC programável monofásica da linha CPS/M, ideal para ensaios elétricos de média potência. Permite regulação de tensão de 0 até 300 V, frequência de saída ajustável e operação em modo contínuo ou inrush (capacidade de fornecimento temporário de potência elevada por 3 segundos).Sua construção é “não isolada” (neutro de entrada é conectado ao neutro de saída) e incorpora proteção contra sobretensão, subtensão e sobretemperatura. A interface destaca-se pela simplicidade: RS-232 padrão e opções adicionais (RS-485, LAN) como extras.

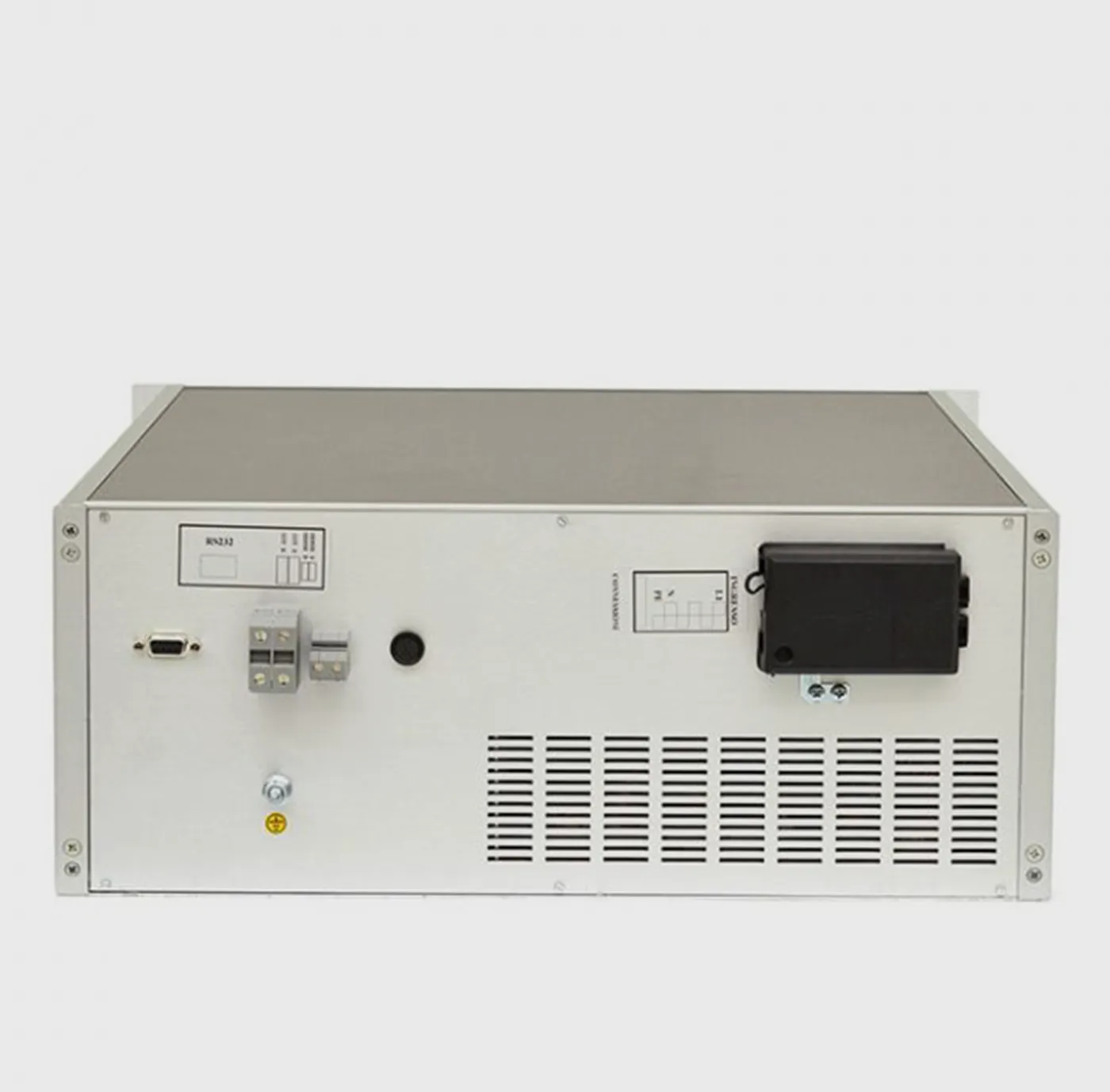

O modelo CPS/M 5000 é uma fonte de alimentação AC monofásica compacta, não isolada, destinada a sistemas de teste monofásicos. Destina-se a aplicações em bancada, desenvolvimento, manutenção ou produção leve, onde se requer potência moderada, controle de saída AC preciso e capacidade de sobrecarga (modo inrush) para lidar com cargas transitórias. O modelo oferece interface local através de display de 7 segmentos, fornece potência contínua nominal e modo inrush conforme especificado, aceita variação de tensão, estabilidade de saída e baixo nível de distorção harmônica para garantir qualidade de onda adequada para testes.
O modelo CPS/M 10000 é uma fonte AC programável de alta potência, com saída monofásica, projetada para laboratórios, bancadas de teste e aplicações que exigem simulação de rede com controle de amplitude e frequência. Ele permite gerar tensão variável de 0 a 300 V, com regulação de frequência de 10 Hz a 80 Hz, ou saída DC (quando configurado), e está preparado para lidar com correntes de partida em modo inrush. Sua saída é não isolada (neutro de entrada liga ao neutro de saída) e inclui proteções contra sobretensão, subtensão e temperatura excessiva. A interface padrão é RS-232, com opções para RS-485 e LAN conforme configuração.
Funcionalidades e Recursos
-
Operação em tensão ou corrente constante com transição automática (CC-CV)
-
Função de rampa programável para subida e descida de tensão/corrente
-
Modo de simulação de carga DC (bateria, conversor ou driver eletrônico)
-
Programação de perfis dinâmicos de teste com controle de tempo e sequência
-
Monitoramento e registro de dados via software PC
-
Modo remoto com integração a sistemas de teste automatizados (ATE)
-
Display de precisão para leitura simultânea de parâmetros elétricos
-
Alta estabilidade térmica, garantindo repetibilidade em longos períodos de teste
Aplicações Típicas
-
Teste de módulos eletrônicos de potência, conversores DC/DC e inversores.
-
Ensaios de baterias, células de combustível e sistemas de armazenamento de energia.
-
Simulação de fontes de tensão DC controladas em laboratórios de P&D.
-
Teste de carregadores de veículos elétricos (EV Chargers) e sistemas embarcados automotivos (12V / 24V / 48V).
-
Integração em bancos de teste automáticos (ATE).
-
Laboratórios de qualificação, calibração e certificação elétrica.
