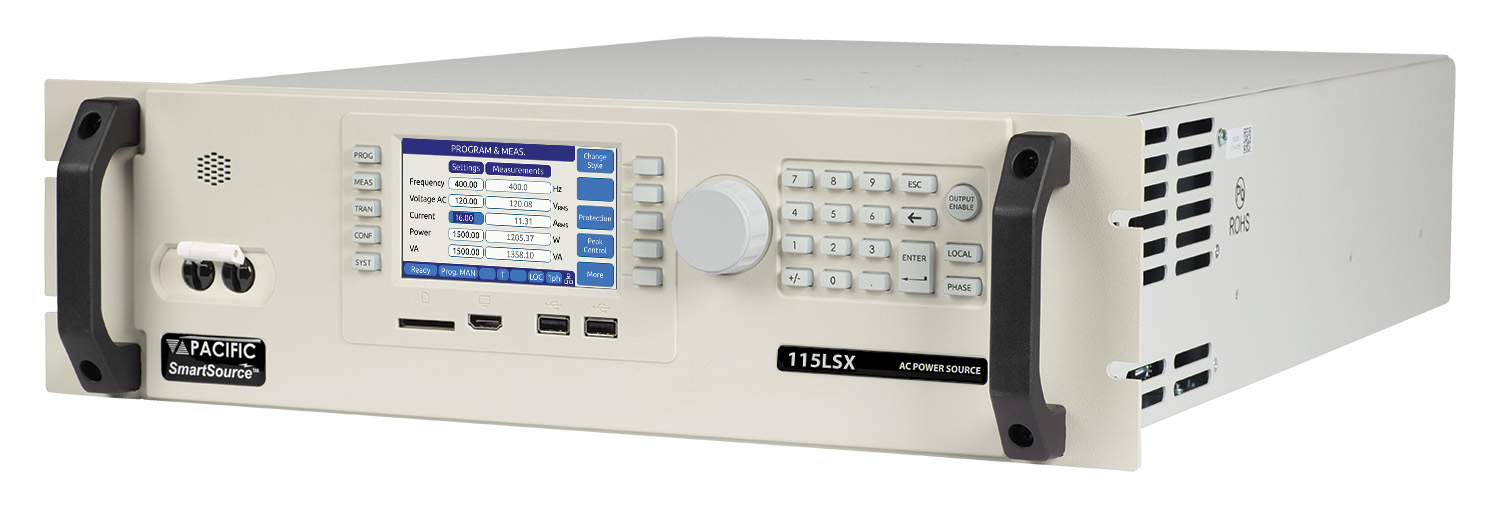

Fonte de alimentação CA de baixa potência – Série LSX

Categorias: Fonte de Alimentação para Medidores, Fontes de Alimentação, Fontes de alimentação programável CA/CC Tags: fonte ac de baixa potência, fonte ac programável, fonte ac trifásica, LSX Series Marca: PACIFIC POWER

A Série LSX da Pacific Power Source é uma linha de fontes de alimentação AC programáveis de baixa potência, projetada para aplicações de teste, calibração e simulação de rede elétrica em ambientes de P&D, produção e controle de qualidade.
Com potências nominais de 1,5 kVA a 6 kVA, a Série LSX oferece precisão de medição, resposta dinâmica rápida e excelente qualidade de forma de onda, sendo ideal para laboratórios, sistemas de teste automatizados (ATE) e aplicações industriais leves.

Baseada em tecnologia PWM de alta frequência e controle digital DSP, a Série LSX fornece saída AC senoidal pura e capacidade de gerar formas de onda arbitrárias, incluindo senoides distorcidas, quadradas, triangulares e transientes programáveis (modos LIST, PULSE e STEP).
Essas funções permitem simular condições reais da rede elétrica, como afundamentos de tensão, surtos, variações de frequência e harmônicos, fundamentais para testes de conformidade, durabilidade e comportamento sob falha.

A interface de operação é intuitiva, com display gráfico colorido, teclado numérico e menus contextuais que facilitam a configuração de parâmetros e o monitoramento em tempo real.
A comunicação com sistemas externos é garantida por interfaces USB, LAN (LXI), RS-232 e GPIB, compatíveis com comandos SCPI e integração com software de automação.

A Série LSX está disponível em versões monofásicas e trifásicas, com possibilidade de operação em modo split-phase e opção de transformador de saída (opção “T”) para ampliar a faixa de tensão.
Sua arquitetura modular, proteção eletrônica abrangente e construção robusta fazem dela uma solução confiável para aplicações de engenharia elétrica, automação de testes e desenvolvimento de produtos eletrônicos.

Aplicações Típicas

Teste e calibração de fontes de alimentação, conversores e UPS de baixa potência.
Ensaios de conformidade elétrica em eletrodomésticos e equipamentos médicos.
Simulação de rede elétrica para certificação de produtos.
Testes funcionais em laboratórios de P&D e controle de qualidade.
Sistemas automatizados de teste (ATE) para eletrônica industrial.
Avaliação de desempenho sob perturbações de linha, harmônicos e transientes.

Vantagens Competitivas

Alta precisão de medição e estabilidade de tensão.
Capacidade de operação em ampla faixa de frequência (15–1.200 Hz).
Facilidade de integração com sistemas automatizados via SCPI e interfaces digitais.
Geração de formas de onda arbitrárias e transientes programados.
Baixo ruído, excelente qualidade senoidal e controle total de potência.
Interface intuitiva e confiável para operação local e remota.

Fabricante	Pacific Power

Parâmetro Valor / Descrição
Potência nominal 1,5 kVA, 3 kVA, 4,5 kVA e 6 kVA (dependendo do modelo)
Configuração de saída Monofásica ou trifásica
Faixa de tensão de saída (AC) 0–135 V (L–N) / 0–270 V (L–L); opção de transformador “T” para faixas até 270 V / 600 V
Faixa de frequência de operação 15 Hz a 1.200 Hz
Precisão de tensão programada ±0,02 % com calibração contínua (CSC)
Regulação de linha ±0,1 % para variação de linha de ±10 %
Regulação de carga < 0,25 % (15–200 Hz)
Distorção harmônica total (THD) < ±0,25 % (15–200 Hz, senoidal)
Ruído e ripple de saída –66 dB típico
Tempo de resposta a transientes < 60 µs (10–90 % de carga)
Impedância de saída programável Resistiva de –100 Ω a +100 Ω / Indutiva até 2 mH
Formas de onda suportadas Senoidal, quadrada, triangular, arbitrária, modos LIST, PULSE e STEP
Medições internas Tensão RMS, corrente RMS e de pico, potência real/aparente, fator de potência e fator de crista
Interfaces de comunicação USB, RS-232, LAN (LXI), GPIB, I/O analógico e digital, protocolo SCPI
Display e controle local Tela colorida gráfica, teclado numérico e teclas softkey
Isolamento galvânico Completo entre entrada e saída e entre fases
Proteções Sobretensão, sobrecorrente, sobretemperatura e limites de potência configuráveis
Eficiência Típica de 80–85 %
Entrada de alimentação AC monofásica ou trifásica 208–240 V / 380–480 V ±10 %
Ventilação Ar forçado com controle automático de velocidade
Montagem / dimensões Modelos de 1,5–2 kVA: 3U / Modelos de 4,5–6 kVA: 5U – rack padrão de 19”
Peso típico 35 kg (1,5 kVA) até 70 kg (6 kVA)
Certificações Marca CE – conformidade com normas EMC e segurança elétrica
Condições ambientais de operação Temperatura: 0 °C a 40 °C / Umidade: 20 % a 80 % UR sem condensação
Altitude operacional Até 2 000 m sem decréscimo de desempenho
Opções disponíveis LSXM – versão simplificada / T – transformador de saída / E – tensão estendida / C – geração de interharmônicos / W – neutro isolado
