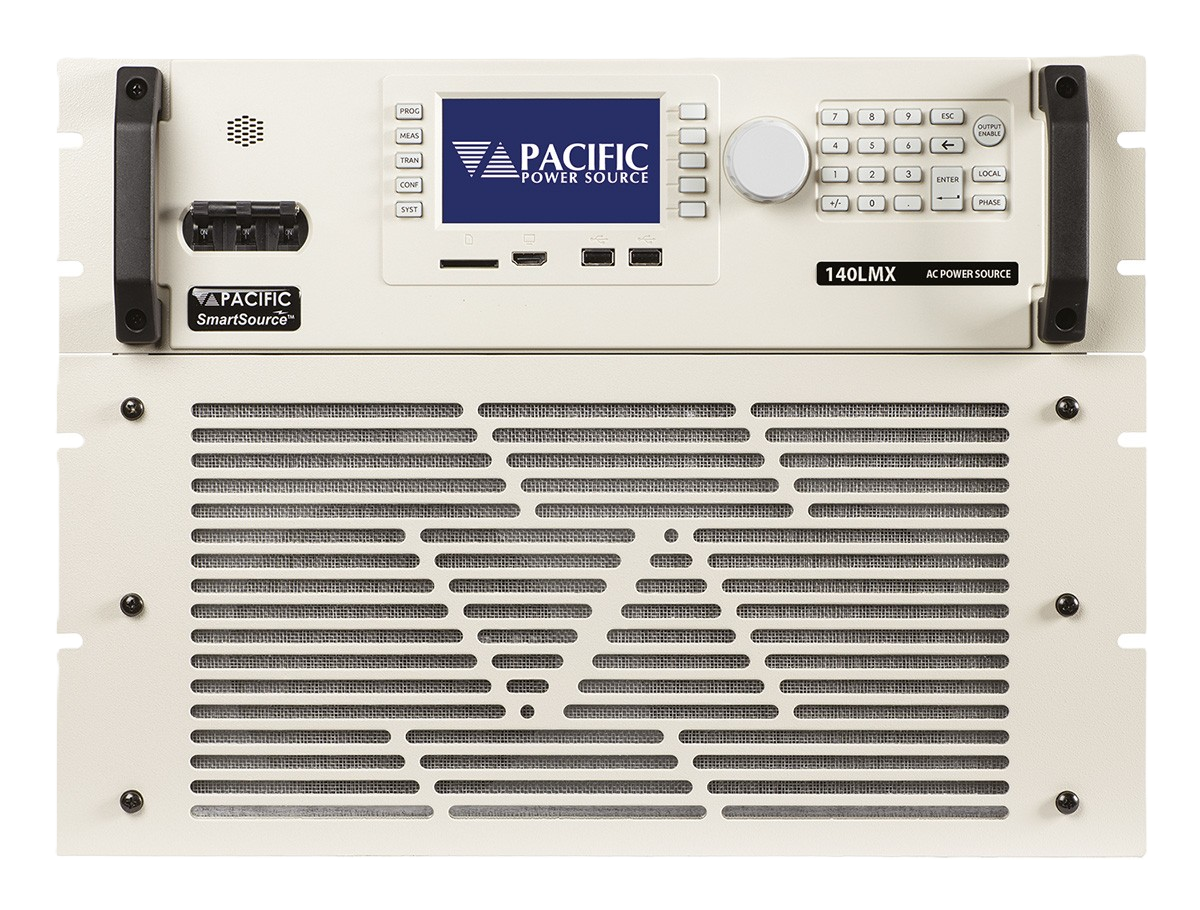

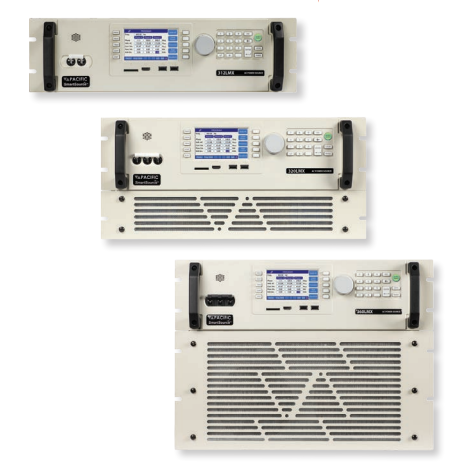

A Série LMX (Linear AC Power Source) da Pacific Power oferece fontes AC lineares programáveis com saída de altíssima fidelidade, baixíssima distorção e resposta dinâmica excepcional, destinadas a testes que exigem reprodução precisa da rede elétrica ou de formas de onda complexas. Estas características tornam a Série LMX ideal para aplicações aeroespaciais, bancadas de calibração, equipamentos médicos, automação de teste (ATE), análise de harmônicos e conversores de potência de baixa a média potência.
Os modelos operam em faixa de frequência de 15 Hz até 5.000 Hz, com potência nominal que vai de 500 VA a 30 kVA (dependendo do modelo), permitindo tanto uso em bancada quanto integração em racks de teste automatizados. A saída de tensão pode ser direta (acoplamento direto – “direct coupled”) ou através de transformador (opção “T”), possibilitando tensões de saída variáveis conforme a aplicação, chegando até aproximadamente 600 Vrms (linha-neutro) ou equivalentes em configurações bifásicas ou trifásicas.
O amplificador linear fornece saídas com ruído de tensão muito baixo, elevado fator de crista (crest factor), e capacidade de corrente de pico (“peak current”) em elevadas proporções (ex: 6:1) para enfrentamento de cargas reativas ou transitórias. A regulação de carga e regulação de linha são excelentes, garantindo variação mínima de tensão sob variação de tensão de alimentação ou de carga.
O controle é digital, com microcontrolador e processadores DSP, oferecendo programação de transientes (modos LIST, PULSE, STEP), biblioteca de formas de onda arbitrárias, leitura True-RMS de tensão, corrente, potência, fator de potência e fator de crista, interfaces de comunicação remota (USB, LAN/Ethernet LXI, RS-232, GPIB etc.), além de capacidade para calibração contínua (CSC) para melhorar a precisão em tensões baixas ou mudanças frequentes.
Opções adicionais incluem capacidade de paralelismo em modelos maiores (via opção “PB” – Parallel Bus) para elevar potência total combinando unidades, bem como versões com transformador de saída para ampliar faixa de tensão (opção “T”).
Principais Características
-
Potências nominais de 500 VA a 30 kVA.
-
Configurações monofásicas, bifásicas ou trifásicas.
-
Amplificação linear de alta fidelidade, com saída senoidal pura.
-
Faixa de frequência: 15 Hz a 5.000 Hz (plena potência).
-
Distorção harmônica total (THD): inferior a ±0,1 %.
-
Regulação de linha: ±0,1 % para variação de ±10 %.
-
Regulação de carga: < 0,25 % (15–200 Hz).
-
Tempo de resposta a transientes: < 5 µs típico (10–90 %).
-
Modo de calibração contínua (CSC) para precisão de tensão e corrente.
-
Formas de onda programáveis (LIST, STEP, PULSE e arbitrárias).
-
Alta capacidade de corrente de pico (fator de crista até 6:1).
-
Medições True RMS de tensão, corrente, potência e fator de potência.
-
Interfaces de comunicação: USB, LAN (LXI), RS-232, GPIB, SCPI.
-
Opção T: transformador de saída para tensão estendida.
-
Opção PB: paralelismo de unidades para aumento de potência total.
-
Proteções integradas: sobrecorrente, sobretensão, sobretemperatura e curto-circuito.
-
Display gráfico colorido e teclado numérico de operação intuitiva.
-
Baixo ruído e ripple de saída, ideal para testes sensíveis.
Aplicações Típicas
-
Testes e calibração de instrumentos eletrônicos de precisão.
-
Ensaios de conformidade elétrica para dispositivos médicos, aeronáuticos e industriais.
-
Simulação de rede elétrica com distorção controlada ou harmônicos definidos.
-
Bancadas de P&D e controle de qualidade em fabricantes de eletrônicos.
-
Sistemas ATE (Automated Test Equipment) de alta precisão.
-
Teste de desempenho sob variações de frequência, tensão e carga.
Vantagens Competitivas
-
Saída senoidal com fidelidade superior, sem ruído de comutação.
-
Excelente regulação de linha e carga, ideal para calibração.
-
Ampla faixa de frequência (15 Hz – 5 kHz) em potência total.
-
Capacidade de simulação precisa de distorções e transientes.
-
Interfaces modernas com compatibilidade SCPI e automação total.
-
Robustez e confiabilidade comprovadas para uso contínuo em laboratório e produção.
