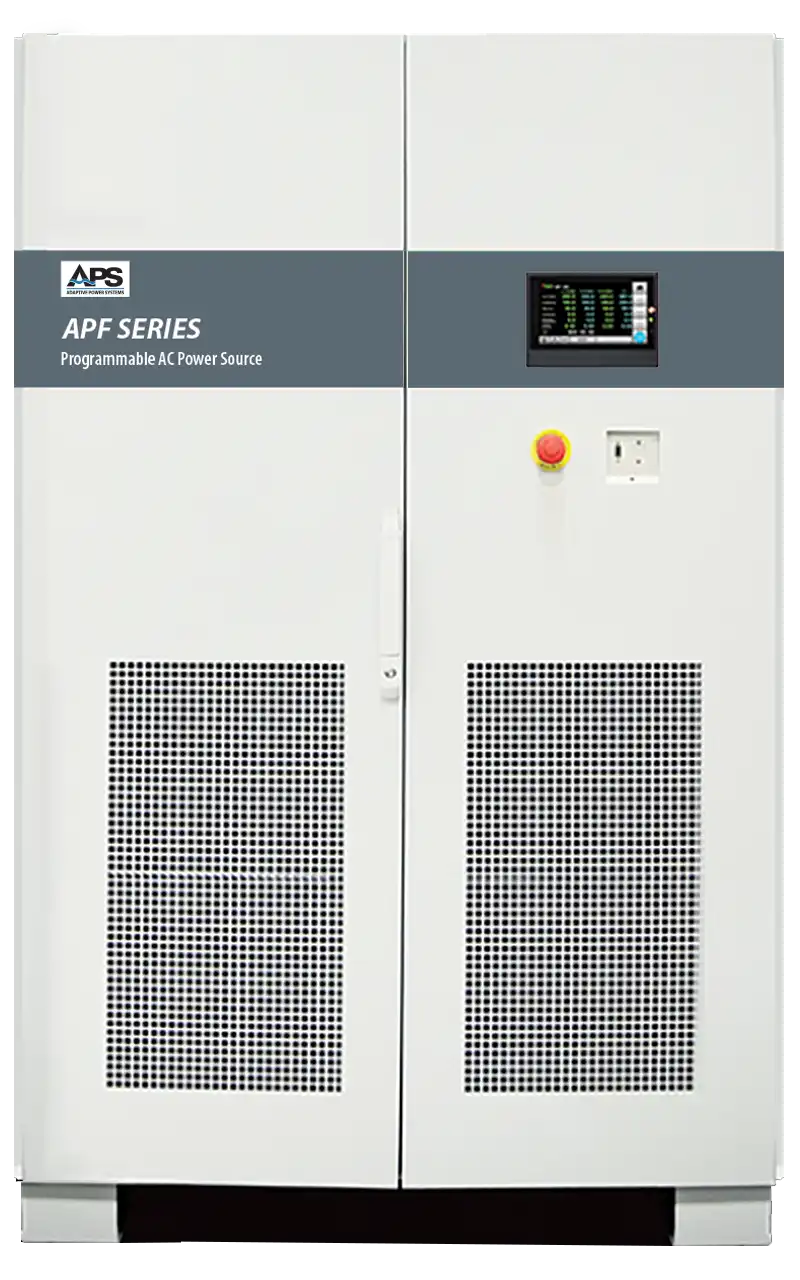

A Série APF3000 é uma linha de fontes AC trifásicas programáveis / conversores de frequência, projetada para simular redes elétricas de utilidade com alto grau de fidelidade. Com potências que variam de 15 kVA até 150 kVA, fornece saídas trifásicas com baixa distorção (THD ≤ 0,5 %) e regulação precisa de tensão/frequência (≤ 0,5 %).
Permite replicar redes com tensões de 0-155 V L–N / 0-310 V L–N (ou opções 400 V / 600 V) e frequência entre 45-120 Hz (versão padrão), ou faixas estendidas 45-500 Hz e até 300-840 Hz em versões especiais para aplicações aeronáuticas/militares.

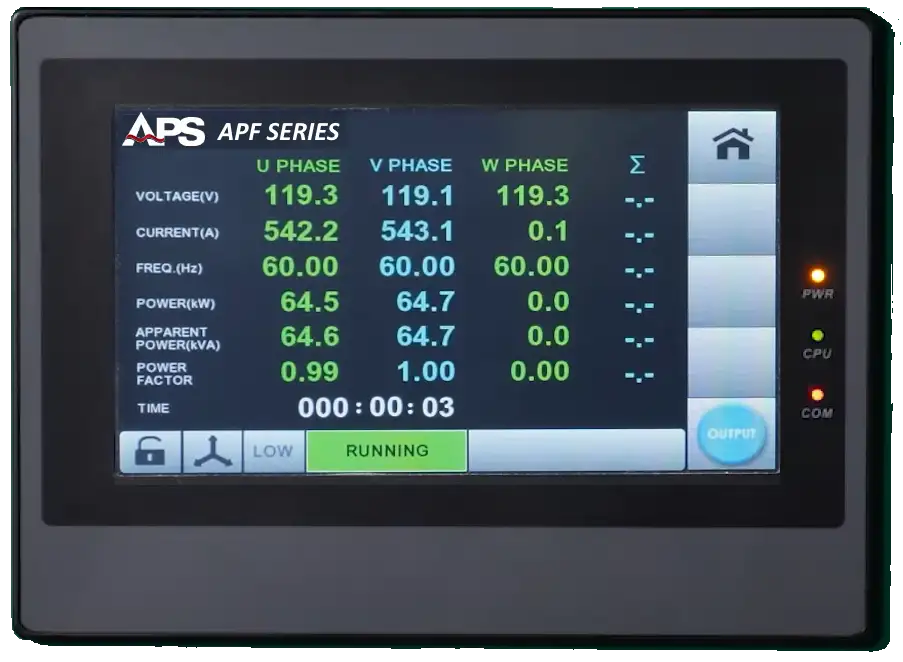

A interface frontal inclui tela touchscreen colorida, controles para ajuste de tensão, frequência e limite de corrente, bem como modo de sequenciamento (STEP / RAMP) para simulação de distúrbios elétricos.
Adicionalmente, a Série APF3000 suporta paralelismo, modo série e operação sob sobrecarga parcial (opção Overload), e pode ter ajuste independente de ângulo de fase para simular desequilíbrios ou condições reais de rede.
Principais Características
-
Fonte AC trifásica programável / conversor de frequência.
-
Faixas de potência: de 15 kVA até 150 kVA (modelos 15, 30, 45, 60, 75, 100, 120, 150)
-
Tensão de saída: dual range até 155 V L–N / 310 V L–N (opções 400 V, 600 V)
-
Frequência ajustável: 45-120 Hz (versão padrão) e versões estendidas 45-500 Hz ou 300-840 Hz
-
Distorção harmônica baixa (THD ≤ 0,5 %) em carga resistiva
-
Regulação de tensão/carga precisa (≤ 0,5 %), resposta rápida (< 1 ms)
-
Capacidade de corrente pico / fator de crista ≥ 3:1
-

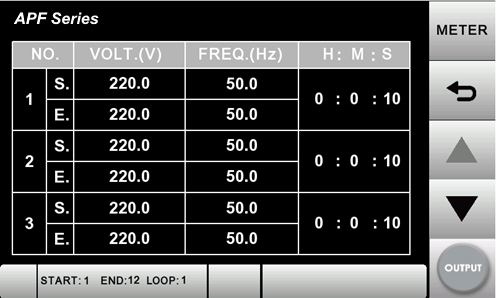

Sequenciamento de tensão/frequência (STEP, RAMP) para simulação de flutuações de rede
-
Proteções integradas: subtensão, sobretensão, sobrecorrente, sobretemperatura, travas de segurança
-
Interface de comunicação / controle remoto: RS-232, RS-422, RS-485, Ethernet (LAN) como padrão; opções adicionais USB ou GPIB
-
Opção de ajuste independente de ângulo de fase (programação de ângulos entre fases para simulação de desequilíbrios)
-
Operação em paralelo / série para aumento de potência ou tensão combinada
-
Sobrecarga opcional: capacidade de operação acima de 100 % por tempo limitado (múltiplos níveis de sobrecarga)
Aplicações Típicas
-
Simulação de redes elétricas trifásicas para testes de produtos AC de grande porte
-
Testes de motores, inversores, UPS, drives, transformadores sob condições de rede variadas
-
Aplicações aeroespaciais para 400 Hz ou faixas de frequência “wild” (300-840 Hz)
-
Ensaios de potência em múltiplos dispositivos simultâneos (teste de produção, burn-in)
-
Desenvolvimento de produtos para diferentes mercados elétricos (50 Hz, 60 Hz, 400 Hz)
-
Simulação de perturbações elétricas: rampas de tensão, quedas, distúrbios de frequência
-
Bancos de teste automatizados e laboratórios de P&D onde precisão e confiabilidade são essenciais
