Fonte de Alimentação CC – TS Series

Especificações Técnicas

Entrada AC:

Modelos de 5 kW com entrada monofásica (1Φ, 2 fios + terra):

208 Vac (faixa: 187 a 229 Vac)

240 Vac (faixa: 216 a 264 Vac)

Todos os modelos com entrada trifásica (3Φ, 3 fios + terra):

208, 240, 380/400, 415, 440, 480 Vac (com faixas específicas)

Frequência: 50 Hz a 400 Hz

Fator de potência:

0,92 (trifásico)

0,70 (monofásico)

Isolamento AC: ±2500 Vdc (entrada-terra)

Saída DC:

Regulagem de linha:

Tensão: ±0,004% da escala

Corrente: ±0,02% da escala

Regulagem de carga:

Tensão: ±0,01% da escala

Corrente: ±0,04% da escala

Estabilidade: ±0,10% após 8h (após 30 min de aquecimento)

Eficiência: 85% a 95% (modelo específico)

Taxa de variação (slew rate):

Padrão: <170 ms (tensão), <200 ms (corrente)

Alta (opção +HS): <5 ms (tensão), <10 ms (corrente)

Largura de banda:

Padrão: 3 Hz (tensão), 2 Hz (corrente)

Alta (opção +HS): 60 Hz (tensão), 45 Hz (corrente)

Isolamento:

Até ±1000 Vdc (modelos ≤1000 Vdc)

Até ±(3000 Vdc + Vo/2) com opção +ISO

Interfaces de Programação:

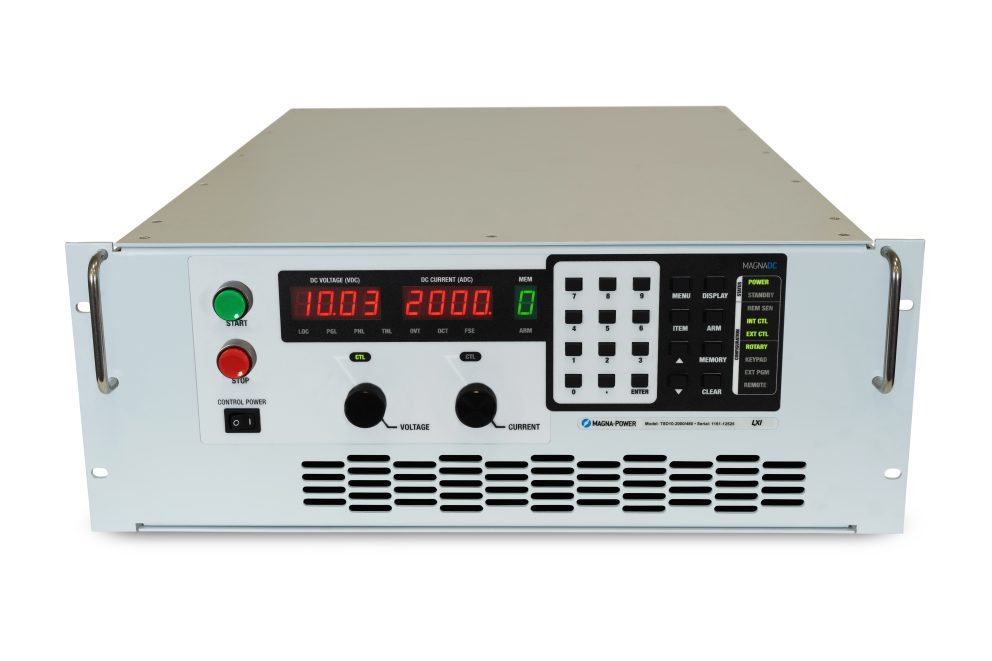

Painel frontal com botões rotativos e teclado

Interfaces padrão: RS232 (DB-9, fêmea)

Interfaces opcionais: Ethernet LXI (RJ45), GPIB IEEE-488

Porta I/O analógico e digital: DB-37, isolada da saída

Programação analógica: 0-10 Vdc

Programação digital: 0-5 Vdc

Precisão:

Programação de tensão/corrente: ±0,075%

Limite de sobretensão/sobrecorrente: ±0,075%

Leitura de tensão/corrente: ±0,2%

Especificações Físicas:

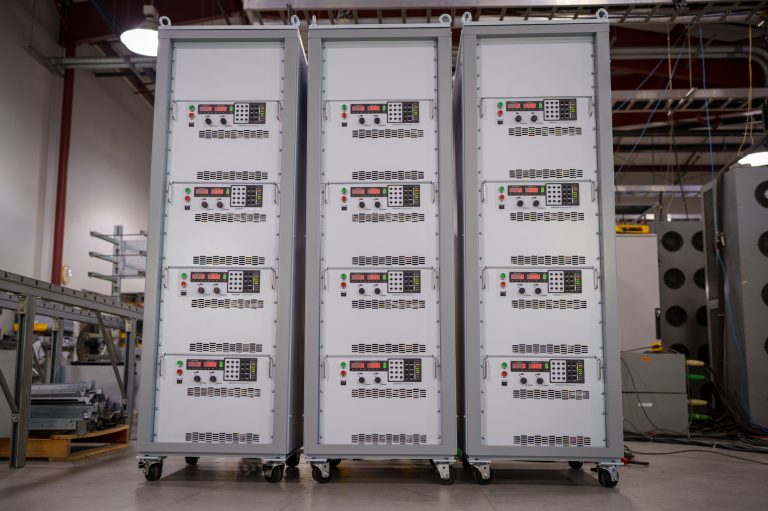

Montagem em rack: Padrão EIA-310 com trilhos traseiros

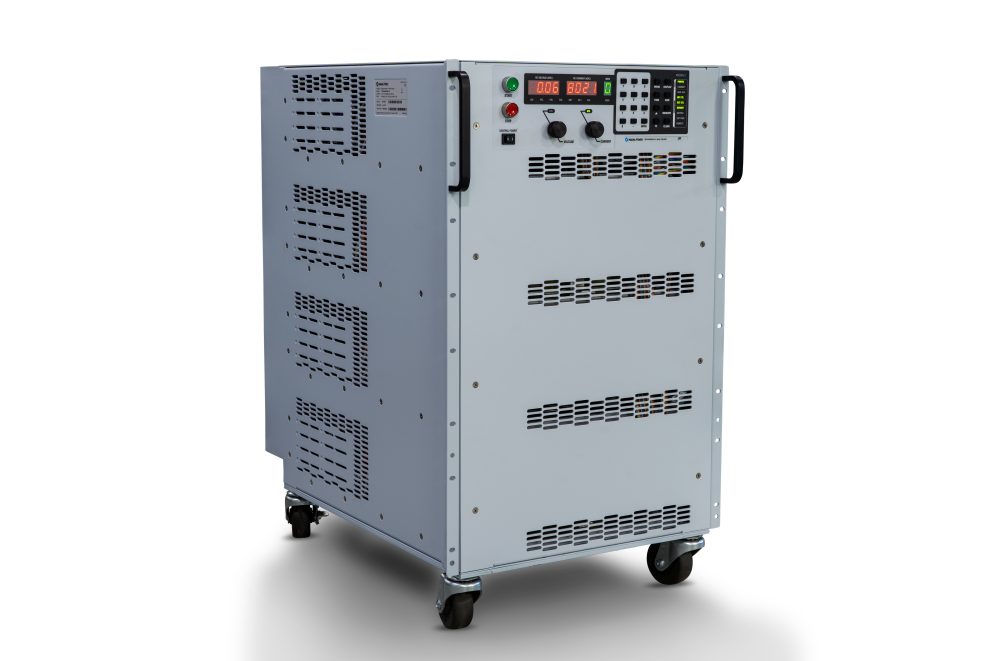

Dimensões e peso variam conforme potência (de 3U a 16U; 74 lbs a 725 lbs)

Resfriamento:

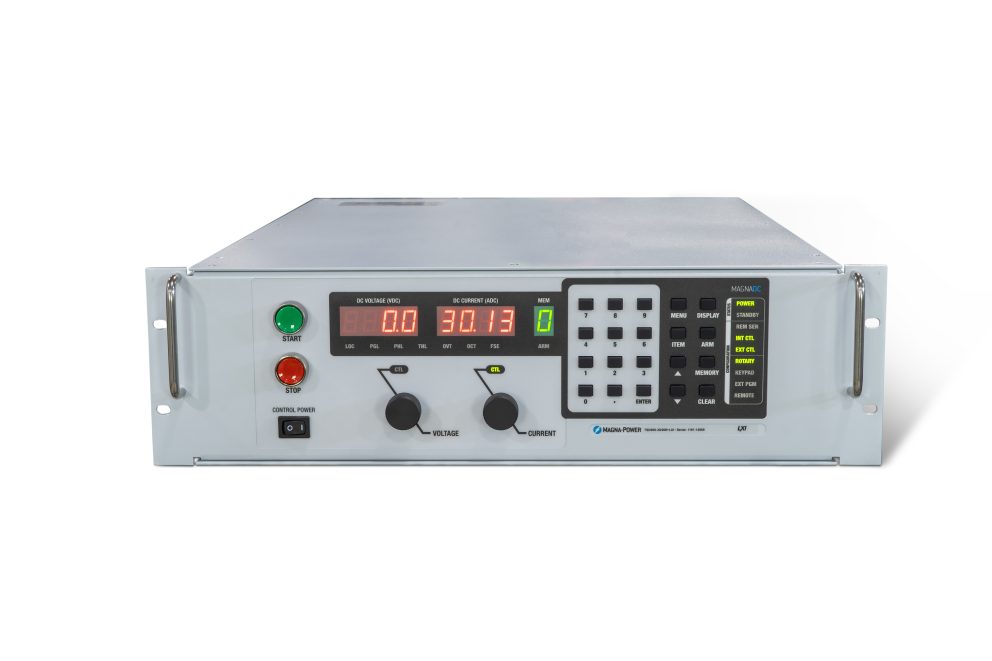

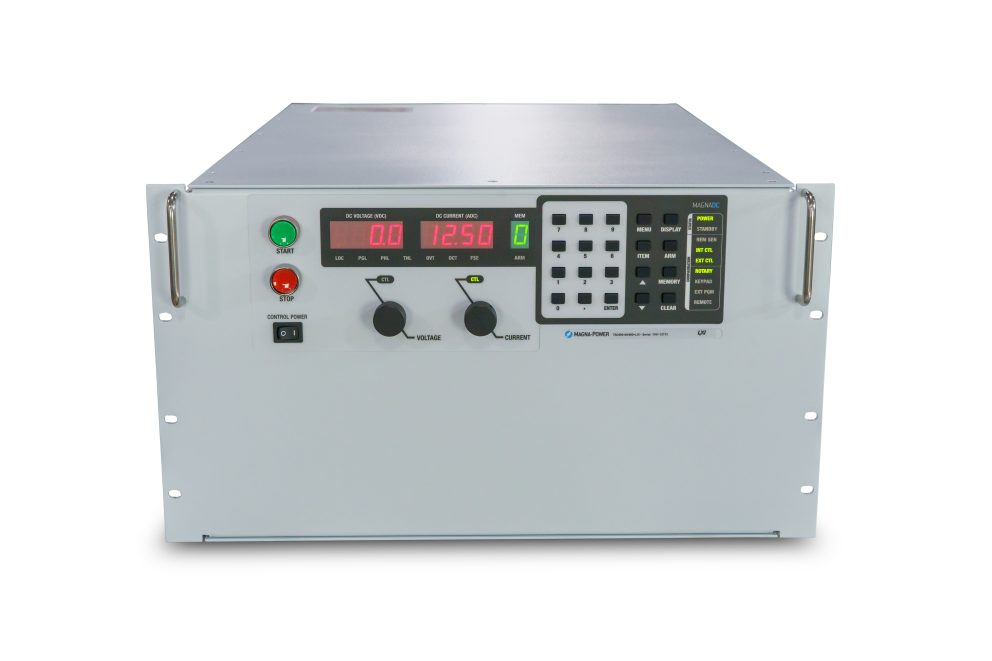

Modelos 3U e 6U: Entrada lateral, exaustão traseira

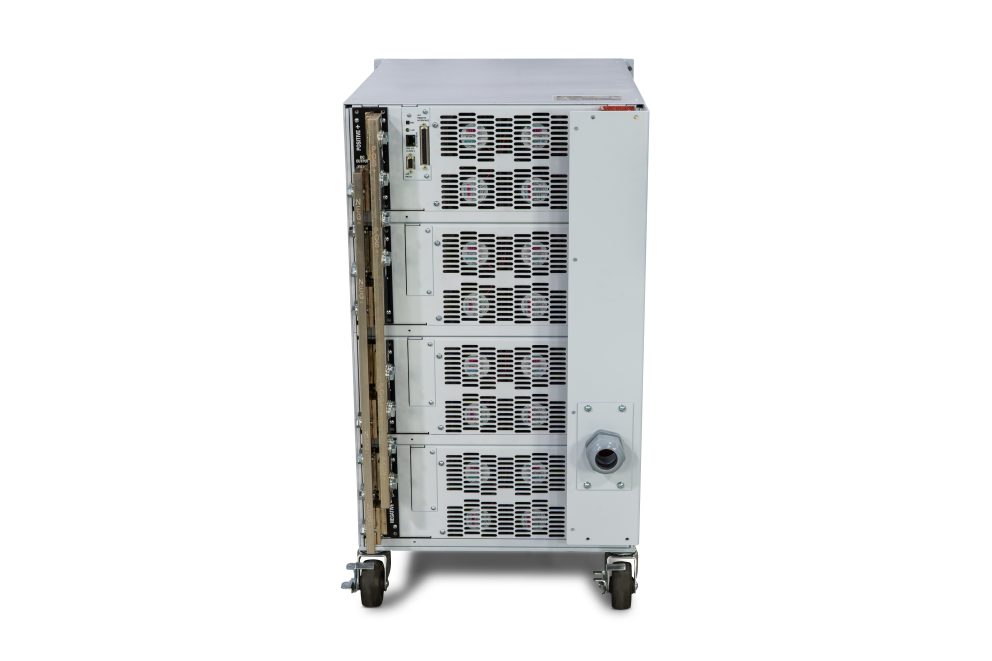

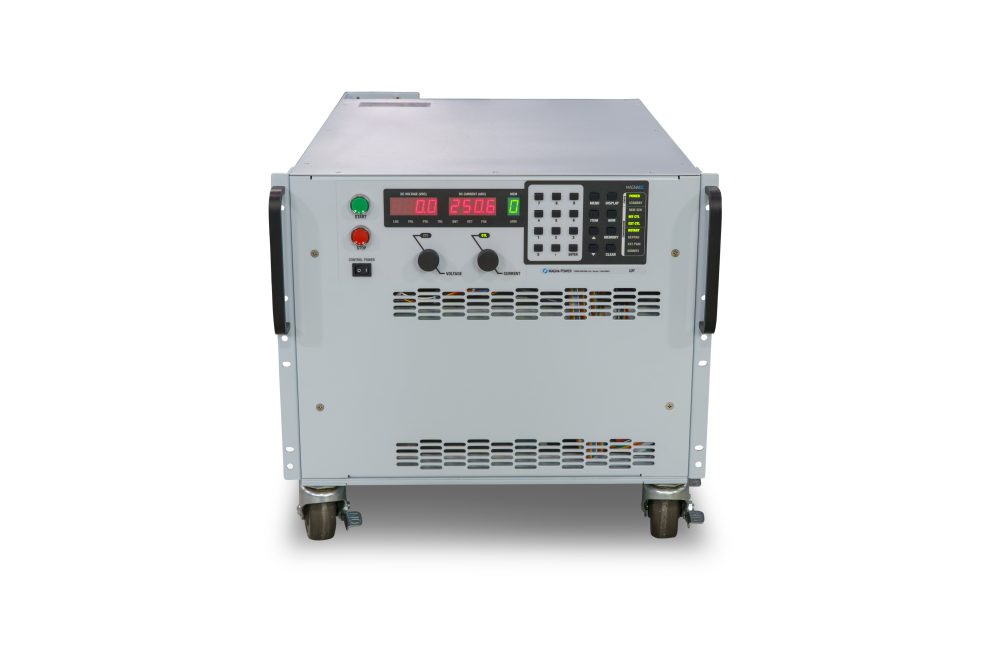

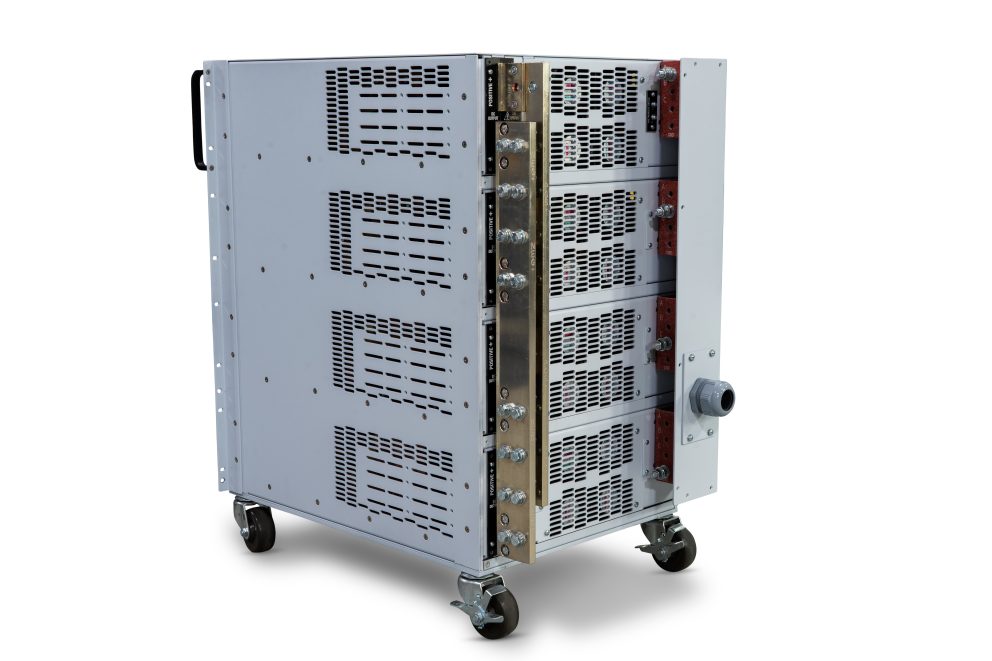

Modelos 4U, 8U, 12U, 16U: Entrada frontal e lateral, exaustão traseira

Opção de refrigeração líquida (+WC):

Temperatura da água: até 25°C

Vazão: de 1.5 a 6.0 GPM, conforme o modelo

Pressão máxima: 80 PSI

Conexões: 1/4” ou 1/2” NPT (conforme tamanho)

Especificações Ambientais:

Temperatura de operação: -25°C a 50°C

Temperatura de armazenamento: -25°C a +85°C

Umidade: até 95% (sem condensação)

Coeficiente térmico:

Tensão: 0,04%/°C

Corrente: 0,06%/°C

Conformidade Regulatória:

EMC: 2014/30/EU (CISPR 22 / EN 55022 Classe A)

Segurança: EN61010-1 e 2014/35/EU

Marcação CE e conformidade RoHS
