Fonte de Alimentação CC – XR Series

Name: Fonte de Alimentação CC - XR Series
Brand: MAGNA-POWER
SKU: 6744
Availability: InStock

Categorias: Fonte de Alimentação Programável CC, Fontes de Alimentação Tags: Engenharia elétrica, Equipamento de bancada, Fonte de alimentação CC, laboratório, Power Supply Programável, testes elétricos Marca: MAGNA-POWER

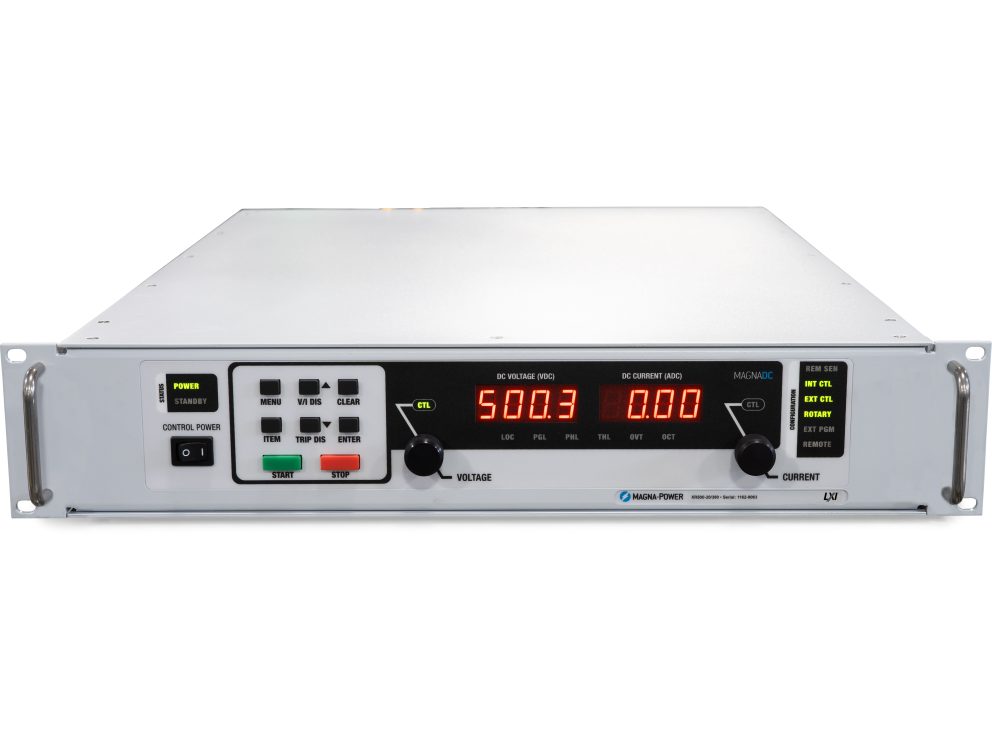

Série XR 2U – Fonte de Alimentação DC Programável de Alta Tensão e Alta Corrente

A Série XR 2U da Magna-Power complementa a Série SL 1U ao oferecer modelos com capacidades expandidas de alta tensão e alta corrente em um formato compacto de montagem em rack 2U. Com níveis de potência que variam entre 2 kW e 10 kW, a Série XR é ideal para aplicações exigentes que requerem até 10.000 VDC ou até 600 ADC.

Projetada com a exclusiva arquitetura de conversão de energia alimentada por corrente da Magna-Power, a Série XR garante desempenho robusto, alta confiabilidade e excelente dissipação térmica. Os circuitos de medição de alta precisão permitem controle e monitoramento rigoroso dos parâmetros elétricos, eliminando a necessidade de instrumentos externos para medição de energia.

Principais Características

39 modelos disponíveis com ampla faixa de configuração

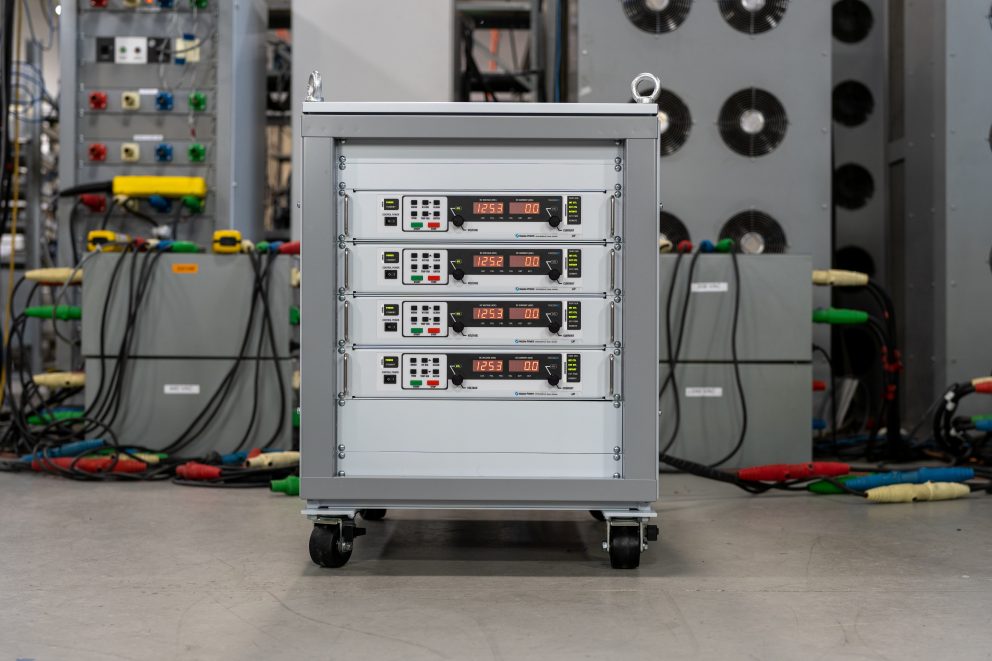

Montagem em rack padrão 2U
Faixas de potência: 2 kW, 4 kW, 6 kW, 8 kW e 10 kW
Tensão de saída programável: de 2000 VDC a 10.000 VDC
Corrente de saída: de 310 ADC até 600 ADC
Arquitetura de conversão robusta com controle baseado em corrente
Interface de programação remota por comandos SCPI (ASCII)
Medições de alta precisão integradas
Limites de proteção configuráveis: sobretensão, sobrecorrente e sobrepotência
Alta confiabilidade térmica, operando continuamente em ambientes de até 50 °C

Fabricante	MAGNA-POWER

Especificações de Entrada AC:
Tensão de entrada monofásica (1Φ, 2 fios + terra, disponível apenas nos modelos de 2 kW):

208 Vac (faixa de operação: 187 a 229 Vac)

240 Vac (faixa de operação: 216 a 264 Vac)

Tensão de entrada trifásica (3Φ, 3 fios + terra, disponível em todos os modelos):

208 Vac (faixa de operação: 187 a 229 Vac)

240 Vac (faixa de operação: 216 a 264 Vac)

380 Vac (faixa de operação: 342 a 440 Vac)

415 Vac (faixa de operação: 373 a 456 Vac)

440 Vac (faixa de operação: 396 a 484 Vac)

480 Vac (faixa de operação: 432 a 528 Vac)

Frequência de entrada: 50 Hz a 400 Hz
Fator de potência: >0,92 com entrada 3Φ; 0,70 com entrada 1Φ
Isolamento da entrada AC: ±2500 Vdc (tensão máxima entre entrada e terra)

Especificações de Saída DC:
Ripple de tensão: específico por modelo (consultar tabela).
Regulação de linha: ±0,004% (modo tensão); ±0,02% (modo corrente).
Regulação de carga: ±0,01% (modo tensão); ±0,04% (modo corrente).
Resposta a transientes de carga: 2 ms para recuperação dentro de ±1% da saída regulada com mudança de carga de 50% para 100% ou vice-versa.
Estabilidade: ±0,10% por 8 horas após 30 minutos de aquecimento.
Eficiência: de 80% a 93% (dependendo do modelo).

Slew Rate Máximo (modelos padrão):

<170 ms para variação de tensão de 0 a 63%

<200 ms para variação de corrente de 0 a 63%

Slew Rate Máximo (modelos com opção +HS):

<5 ms para variação de tensão de 0 a 63%

1000 Vdc até 3000 Vdc: ±(1500 Vdc + Vo/2), onde Vo é a tensão nominal máxima

Para modelos >3000 Vdc: sem isolamento de saída; é necessário especificar polaridade (positiva ou negativa) no pedido

Interfaces de Programação:
Painel frontal: botões rotativos contínuos em alumínio e teclado.
Interface com computador: RS232 (DB-9 fêmea – padrão), Ethernet TCP/IP LXI (opcional +LXI), IEEE-488 GPIB (opcional +GPIB).
Porta I/O externa: conector DB-37 de 37 pinos, isolado da saída de potência, referenciado ao terra.
Sense remoto com fio: disponível para modelos até 1000 Vdc, com queda de tensão máxima de 3% da saída até a carga.

Especificações de Precisão:

Precisão de programação de tensão: ±0,075% da tensão nominal

Precisão da proteção contra sobretensão (OVP): ±0,075%

Precisão de programação de corrente: ±0,075% da corrente nominal

Precisão da proteção contra sobrecorrente (OCP): ±0,075%

Precisão de leitura de tensão: ±0,2% da tensão nominal

Precisão de leitura de corrente: ±0,2% da corrente nominal

I/O Analógico e Digital Externo:
Programação e monitoramento analógico: 0 a 10 Vdc
Impedância de saída analógica: 100 Ω (monitoramento de tensão e corrente), 1 Ω (+10V referência)
Limites digitais: entrada 0 a 5 Vdc (impedância de 10 kΩ), saída 0 a 5 Vdc (capacidade de 5 mA)

Especificações Físicas:
Padrão de montagem: EIA-310
Trilhos traseiros: incluídos

Dimensões (todos os modelos):
Altura: 3,50” (8,89 cm)
Largura: 19” (48,26 cm)
Profundidade: 24” (60,96 cm)

Pesos:

2 kW: 45 lbs (20,41 kg)

4 kW: 47 lbs (21,32 kg)

6 kW, 8 kW, 10 kW: 48 lbs (21,77 kg)

Especificações Ambientais:
Temperatura de operação: -25°C a 50°C
Temperatura de armazenamento: -25°C a +85°C
Umidade: até 95% de umidade relativa (sem condensação)
Coeficiente de temperatura: 0,04%/°C (tensão), 0,06%/°C (corrente)
Ventilação: entrada de ar lateral, exaustão traseira

Regulamentações e Certificações:
EMC: Conforme a diretiva 2014/30/EU; CISPR 22 / EN 55022 Classe A
Segurança: Compatível com EN61010-1 e com a diretiva 2014/35/EU
Marca CE: Sim
Conformidade RoHS: Sim
