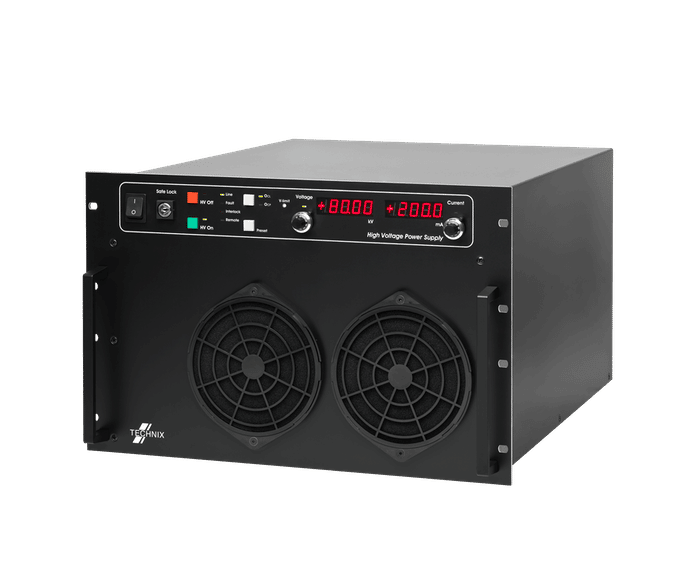

Fonte de alimentação HV CC – SR até 150kV Potência até 40kW

Categoria: Instrumentos de Teste e Medição Tag: Alta Tensão Fonte DC 150kV 40kW Equipamento Industrial Processos a Vácuo Feixe de Elétrons Aceleradores Controle de Energia Marca: TECHNIX-HV

Fonte de alimentação HV DC robusta e eficiente, ideal para aplicações industriais e laboratoriais que exigem alta tensão. Oferece tensão de saída ajustável de até 150 kV e potência máxima de 40 kW, garantindo desempenho estável e alta precisão.
Tensão de Saída (SR): até 150 kV
Potência Máxima: 40 kW
Tipo de Corrente: DC (Corrente Contínua)
Controle de Saída: Ajuste fino de tensão e corrente
Proteções: Sobre corrente, Sobre tensão, Curto-circuito e Sobreaquecimento
Aplicações: Feixe de elétrons, processos a vácuo, aceleradores de partículas, testes de isolamento e equipamentos laboratoriais.

Fabricante	Technix

Rack de 19” ou gabinete de 19”
Eficiência:
> 92% em carga máxima
Entrada de rede:
400 VAC ±10%, 47-63 Hz
3 fases + terra
Fator de potência de entrada:
≥ 0,90 em carga total
Corrente de partida:
Limitado à corrente operacional em potência máxima
Controles locais:
Interruptor de alimentação de rede, trava de segurança, HV ligado, HV desligado, modo de sobrecorrente, predefinição, configuração de tensão e corrente, limitação da configuração de tensão.
Indicadores de status:
HV ligado, HV desligado, Linha, Falha, Intertravamento, Remoto, Limitação/proteção contra sobrecorrente, Modo de regulação
Exibição de tensão e corrente:
4,5 dígitos
Configuração de tensão e corrente de saída:
Ajustável continuamente de 0 a 100%
Modo de controle local:
Potenciômetro de 10 voltas (resolução de 0,05%)
Modo de controle remoto:
Sinal externo de 0 a 10 V
Regulação de tensão e corrente*:
Regulação de carga estática:
±0,05% da tensão ou corrente total para variação sem carga para carga total – melhor sob demanda
Regulagem de linha estática:
±0,05% da tensão ou corrente total para variação de tensão de rede de ±10% (melhor sob demanda)
Estabilidade (após aquecimento de 1 hora):
100 ppm/hora, operando em carga e temperatura constantes
Modos de regulação:
Regulagens de Tensão Constante (CV) e Corrente Constante (CC), com crossover automático.
Regulagem de potência sob demanda.
Proteções:
Curto-circuito, extinção de arco, intertravamento externo, sobretemperatura, sobrecarga, sobretensão, sobrecorrente
Resfriamento:
Ar forçado
Entrada de ar no painel frontal, com filtros de pó
Saída de ar no painel traseiro
Temperatura ambiente:
De 0 a 50 °C
Umidade ambiente:
0 a 80% a 25°C, 50% a 40°C (sem condensação)
Coeficiente de temperatura:
100 ppm/°C
Energia armazenada:
1 J/kW
Documentação:
Manual do usuário, Relatório de teste, Declaração de conformidade da UE (CE), Declaração de conformidade RoHS2
Acessórios:
Cabo HV coaxial removível de 3 m com um plugue montado em uma extremidade.
Conector de intertravamento.
2 chaves para trava de segurança.
Normas e regulamentos:
Diretiva de baixa tensão: 2014/35/UE
Diretiva EMC: 2014/30/UE
Diretiva RoHS: 2011/65/UE
EN 61000-6-2:2005 + AC (2005)
EN 61000-6-4:2007 + A1 (2011)
EN 61326-1:2013
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 61010-1:2010
Decisão EUROLAB EMC n°11: edição 1 de 18 de dezembro de 2007
