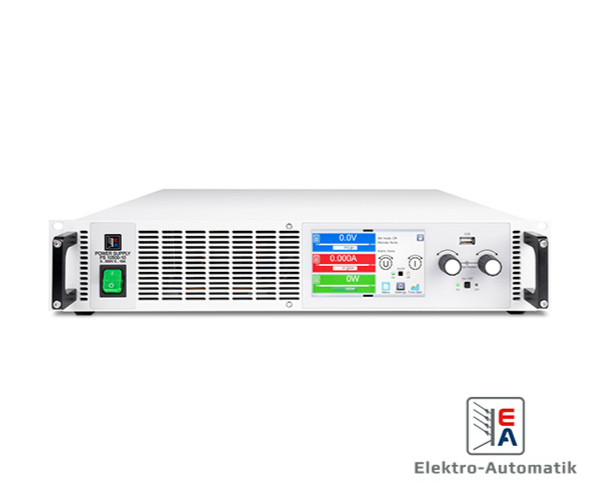

Fonte de alimentação programável bidirecional CC – EA-PSB 10000 2U

Especificações Técnicas
Entrada AC e Eficiência

Tensão de Entrada: 208 V, 380 V, 400 V ou 480 V trifásico (3ph) AC, com tolerância de ±10%.

Fator de Potência: Correção ativa do fator de potência (PFC), com valor típico de 0,99.

Eficiência: Até 96%.

Capacidade Bidirecional: Dois quadrantes (fonte e carga).

Saída DC

Potência: 500 W, 1000 W, 1500 W ou 3000 W por unidade.

Faixa de Tensão: De 0-10 V até 0-2000 V.

Faixa de Corrente: De 0-6 A até 0-120 A.

Modos de Regulagem: Tensão Constante (CV), Corrente Constante (CC), Potência Constante (CP) e Resistência Constante (CR).

Estágios de Saída: Flexíveis, com regulagem de potência (autoranging).

Recuperação de Energia: Em modo de carga, a energia é recuperada para a rede.

Controle e Recursos

Display: 5\" TFT colorido com controle por toque e interface de usuário intuitiva.

Regulação: Digital, com ADCs e DACs de 16 bits de alta resolução.

Gerador de Funções: Integrado com curvas predefinidas.

Modos de Teste:

Simulação e teste de baterias e células de combustível.

Modo de teste fotovoltaico com MPPT (EN 50530).

Procedimentos de teste automotivo para LV123, LV124 e LV148.

Paralelismo: Barramento \"Share-Bus\" para operação em paralelo e \"Master-Slave-Bus\" para conectar até 64 unidades da série 10000.

Comunicação e Interfaces

Interfaces Integradas: USB, Ethernet, Analógica, USB Host, Master-Slave-Bus e Share-Bus.

Interfaces Opcionais: CAN, CANopen, RS232, Profibus, EtherCAT, Profinet, Modbus e Ethernet (com uma ou duas portas).

Comandos e Drivers: SCPI, ModBus, LabVIEW e IVI.

Características Físicas e Ambientais

Dimensões (L x A x P): 19\"×2U×603 mm (gabinete).

Peso: Varia de 11 kg (unidade de 500W) a 20 kg (unidade de 3000W).

Resfriamento: Fluxo de ar forçado da frente para a traseira, com ventiladores controlados por temperatura.

Temperatura de Operação: 0−50
∘
C.

Grau de Proteção: IP20
