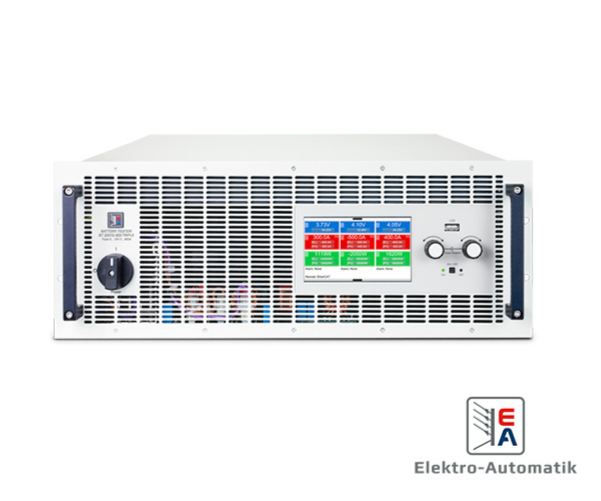

EA‑PSB 20000 Triple 3U – Fonte CC Bidirecional com 3 Canais Independentes

Especificações Técnicas – EA‑PSB 20000 Triple 3U
Estrutura e Potência
Montagem: Rack 19\\\", altura 3U

Canais: 3 canais totalmente isolados e independentes

Potência por canal: até 5.000 W

Potência total: até 15.000 W

Tensão por canal: modelos disponíveis de 0–60 V até 0–920 V

Corrente por canal: até 170 A (modelos de baixa tensão) ou até 20 A (modelos de alta tensão)

Operação Bidirecional e Regeneração
Modo bidirecional: Fonte e carga eletrônica no mesmo canal

Eficiência em regeneração: ≥ 96%

Regeneração ativa: devolve energia à rede elétrica com alto fator de potência

Autoranging: Permite máxima potência em ampla faixa de tensão/corrente

Modos de Operação
Modos de controle: CV (tensão constante), CC (corrente constante), CP (potência constante), CR (resistência constante)

Tempo de resposta dinâmica: ≤ 1 ms

Precisão de regulação de carga (CV): ≤ 0,05% FS

Estabilidade a longo prazo (8h): ≤ 0,02% FS

Interfaces e Comunicação
Interfaces padrão: USB Host, Ethernet Gbit, EtherCAT, CAN-FD

Barramentos dedicados: Share Bus e Master-Aux isolados para operação paralela

Protocolos suportados: SCPI, Modbus, IVI, LabVIEW, EA Power Control, EA Battery Simulator

Controle remoto e integração de software automatizado

Entrada AC
Tensão de entrada: 208–480 V trifásico ±10%

Frequência de entrada: 45–66 Hz

Fator de potência: > 0,99

Segurança e Qualidade
Isolação galvânica entre canais

Proteções integradas: sobretensão, sobrecorrente, sobretemperatura

Certificações internacionais: EN/IEC 61010-1, UL 61010-1, CSA C22.2

Emissões eletromagnéticas compatíveis com normas Classe A, Grupo 1
