A série TPS/M/D (Three Phase Source Modular / Dual Mode) representa a geração avançada de fontes AC bidirecionais trifásicas da Elettrotest, desenvolvidas para aplicações de teste, simulação e validação de sistemas elétricos que exigem fluxo de energia em ambas as direções.
Esses equipamentos permitem operar tanto como fonte AC programável de alta precisão, quanto como carga regenerativa ativa, devolvendo a energia absorvida de volta à rede elétrica com alta eficiência e baixo impacto harmônico.
Com tecnologia IGBT PWM controlada digitalmente por DSP, a linha TPS/M/D oferece forma de onda senoidal pura, baixa distorção harmônica (<0,3%), resposta dinâmica ultrarrápida, e controle independente por fase, possibilitando simulações de falhas de rede, testes de inversores e ensaios de conformidade EMC e IEC.
A arquitetura modular permite expansão de potência e integração em sistemas de teste automáticos (ATE), com controle remoto completo via Ethernet, RS-485 ou GPIB, compatível com LabVIEW, MATLAB e softwares de automação industrial.

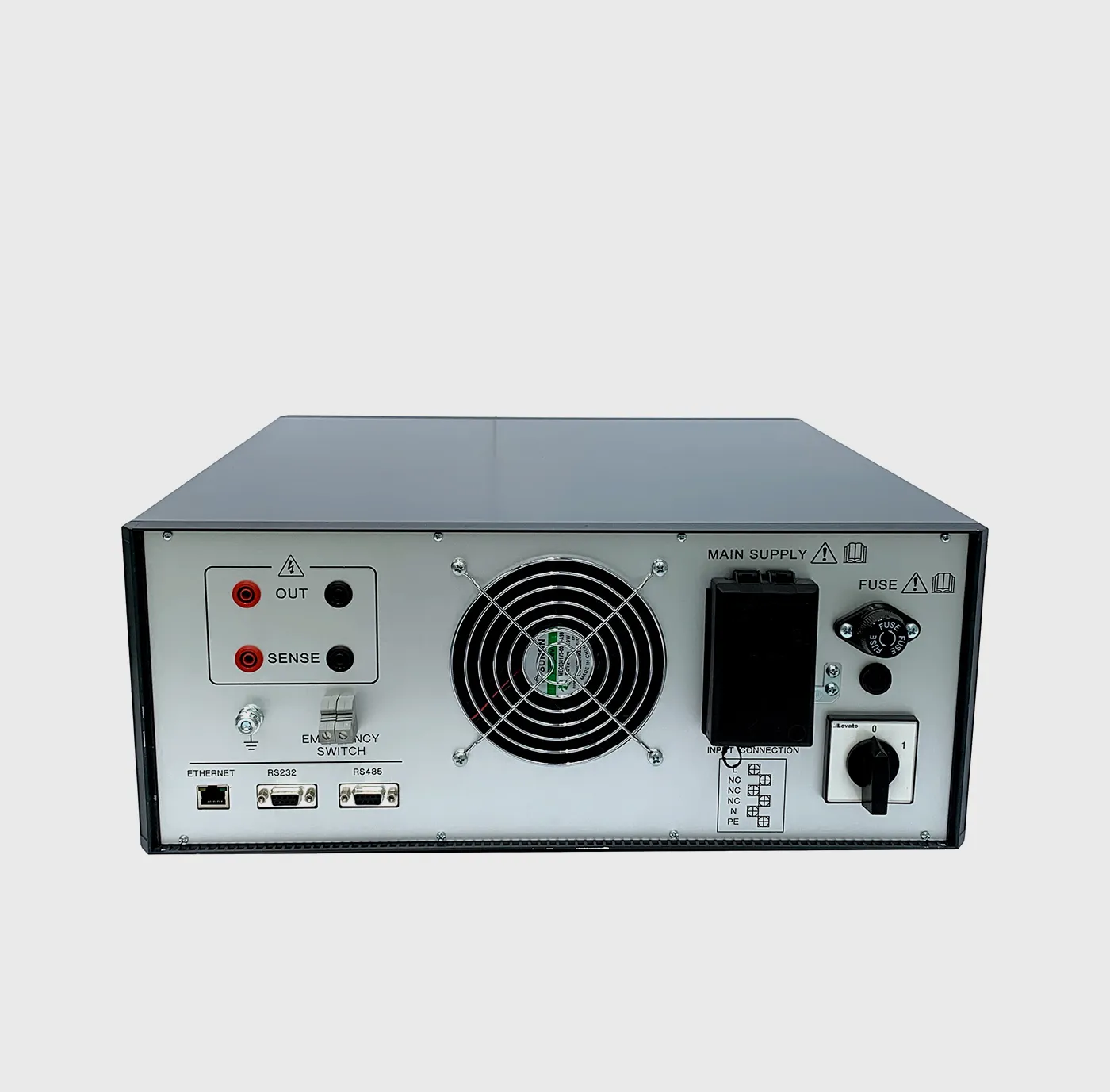

O modelo TPS/M/D 1500 é uma fonte monofásica programável que opera tanto em modo AC quanto DC, fornecendo onda senoidal ou tensão contínua de alta pureza, estabilidade e precisão. Ele permite ajuste de tensão de 0 V até 300 V (nas faixas 150/300 V), e frequência configurável de 10 Hz a 80 Hz para operação AC. O equipamento possui interface local com display e opções remotas de controle via RS-232, RS-485 e Ethernet/LAN, além de suportar protocolos de comunicação como SCPI e Modbus/TCP. Ele integra proteções como sobretensão (OVP), subtensão (UVP), sobretensão térmica (OTP), proteção contra sobrecorrente e curto-circuito.
O TPS/M 3000 faz parte da família Single-Phase TPS da Elettrotest, uma linha de fontes AC monofásicas não isoladas, projetadas para fornecer tensões variáveis e estáveis com baixa distorção harmônica. O modelo 3000 VA contínuo permite também operação em inrush mode (modo de pico) de 6000 VA por 3 segundos, suportando cargas transitórias com demanda elevada. Ele suporta seleção de faixa de tensão de saída (150 V / 300 V), funcionamento AC ou DC (quando a opção está habilitada), ajuste de frequência (10 Hz a 80 Hz) e controle remoto via interfaces padrão como RS-232. As proteções contra sobretensão, subtensão e sobretemperatura estão integradas, assegurando operação segura. Interface local de painéis e displays para controle direto. Ideal para laboratórios, bancos de teste, produção, validadas para cargas com características parcialmente distorcidas.

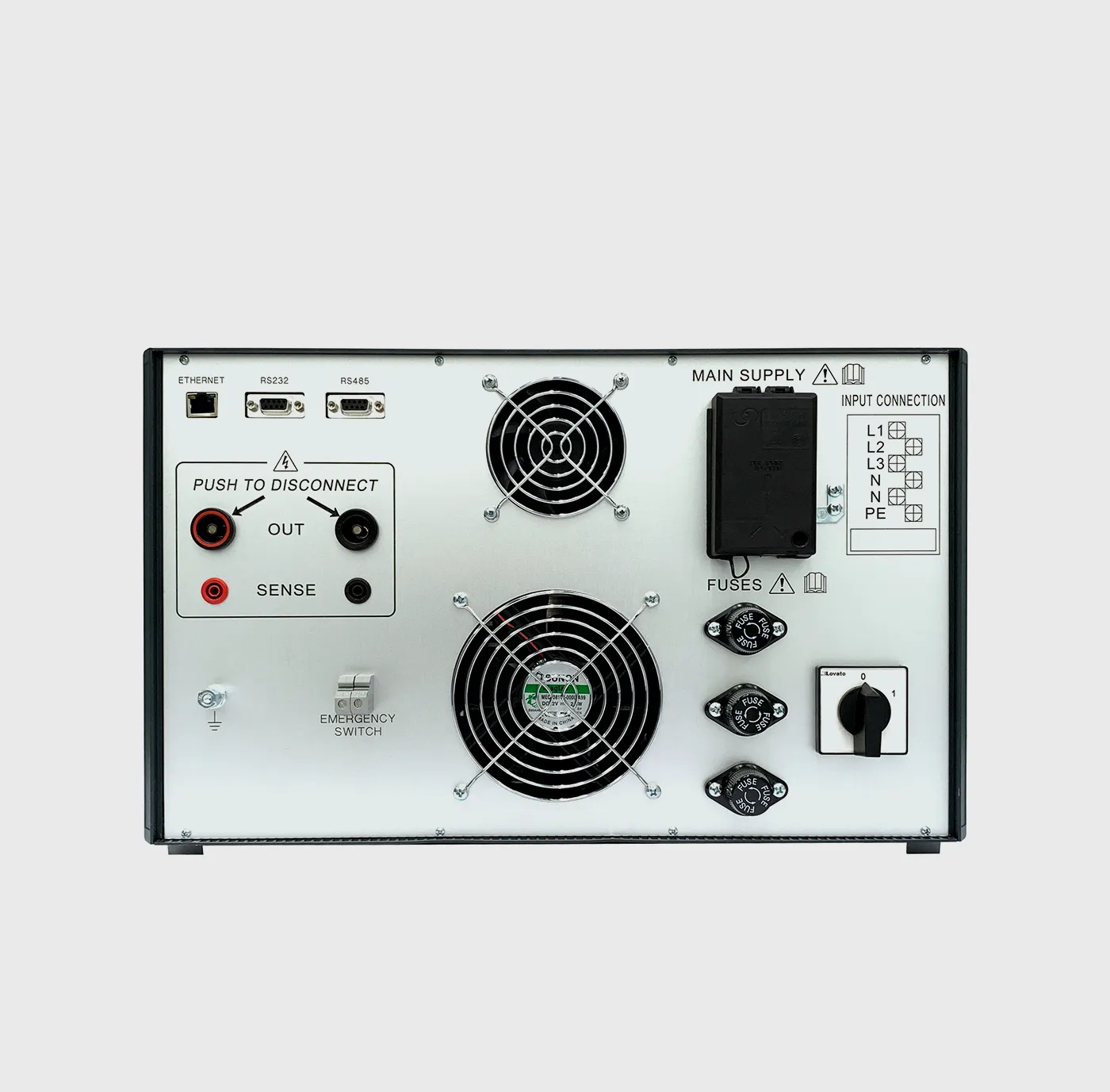

O TPS/M 6000 é um gerador / fonte monofásica programável da linha TPS/M da Elettrotest, projetado para aplicações de ensaio, bancada e produção que exigem uma fonte AC de média potência com alta precisão. Ele suporta saída de tensão ajustável de 0 a 300 V AC, regulação de frequência entre 10 Hz e 80 Hz, e capacidade de operação em modo inrush (pico momentâneo) de 12 000 VA por 3 segundos. A saída é não isolada (o neutro de entrada é conectado ao neutro de saída) e há suporte para controle via interface RS-232 como padrão, com opções para RS-485 e LAN. O modelo é construído para operação confiável em aplicações industriais, com proteções integradas (sobretensão, subtensão, sobretemperatura).
O TPS/M 9000 é uma fonte de tensão AC monofásica programável de 9 kVA contínuos, projetada para aplicações de teste em bancada, produção e ambientes industriais que requerem precisão, estabilidade, e capacidade de lidar com cargas transitórias. Ele opera com saída de tensão variável de 0 a 300 V AC nas faixas selecionáveis 150/300 V, e permite ajuste de frequência entre 10 Hz até 80 Hz. Este modelo não possui isolamento galvânico entre entrada e saída (saída não isolada), sendo neutro comum. O controle pode ser feito localmente via painel frontal e remotamente por RS-232, com opções para RS-485 ou LAN/Ethernet (dependendo da configuração). Para suporte a cargas com exigência de partida elevada, o TPS/M 9000 é capaz de fornecer corrente de pico (inrush) de até 2× a potência nominal durante 3 segundos.
Funcionalidades Principais
-
Operação bidirecional completa (fonte e carga).
-
Regeneração de energia para a rede, reduzindo consumo e dissipação térmica.
-
Forma de onda senoidal pura, com THD < 0,3 %.
-
Controle digital DSP de alta velocidade e estabilidade.
-
Modulação PWM com IGBTs de última geração.
-
Controle de fase e amplitude por canal.
-
Simulação de perturbações e falhas de rede (afundamentos, elevações, interrupções).
-
Medição integrada de parâmetros elétricos e harmônicos.
-
Comunicação avançada e integração em sistemas automáticos de teste.
-
Arquitetura modular e expansível.
Aplicações Típicas
-
Testes de inversores bidirecionais e conversores regenerativos.
-
Ensaios de UPS e sistemas de energia com retorno à rede.
-
Simulação de redes elétricas trifásicas complexas.
-
Testes de conformidade com normas IEC e EMC.
-
Ensaios de eficiência e estabilidade de equipamentos elétricos.
-
Laboratórios de P&D em energia renovável e mobilidade elétrica.
-
Simulação de falhas e transientes em sistemas elétricos.
