A Série ED da Elettrotest representa uma linha avançada de inversores senoidais programáveis, projetados para controle sensorless de motores BLAC (Brushless AC) e PMSM (Permanent Magnet Synchronous Motor), sem necessidade de sensores de posição.
Os inversores ED empregam modulação PWM senoidal e sistemas de controle vetorial para proporcionar alto desempenho dinâmico, ampla faixa de rotação e eficiência energética superior.
Compatíveis com tensões monofásicas de 230 V AC, os modelos da série cobrem uma faixa de potências nominais de 500 W até 2000 W, incluindo versões compactas (ED500L) e industriais (ED2000).
A série permite configuração flexível de parâmetros via interface RS-485 (Modbus), além de aceitar referências analógicas (0-10 V, PWM) para controle de velocidade, corrente ou torque. O sistema incorpora correção ativa do fator de potência (PFC), garantindo maior estabilidade e menor distorção harmônica.
Seu design robusto e compacto, aliado à proteção IP20 e múltiplos níveis de proteção eletrônica, tornam a Série ED ideal para aplicações industriais, laboratoriais e embarcadas que exigem precisão, confiabilidade e controle avançado.
O modelo ED500 é um inversor monofásico programável da família SLP / ED, projetado para acionar motores BLAC / PMSM em modo sensorless, com modulação PWM senoidal simulada. Ele permite modos de controle configuráveis (velocidade, potência, corrente, fluxo, pressão) por meio de entrada analógica ou digital, com parâmetros programáveis via Modbus RS-485. O ED500 inclui proteções embutidas (sobretensão, subtensão, sobrecorrente, rotor bloqueado, temperatura) e alarmes visuais / saídas de alarme (AL1 / AL2). Seu design conta com circuito de pré-carga para limitar correntes de partida (inrush), e fator de potência ativo (PFC) > 0,95.

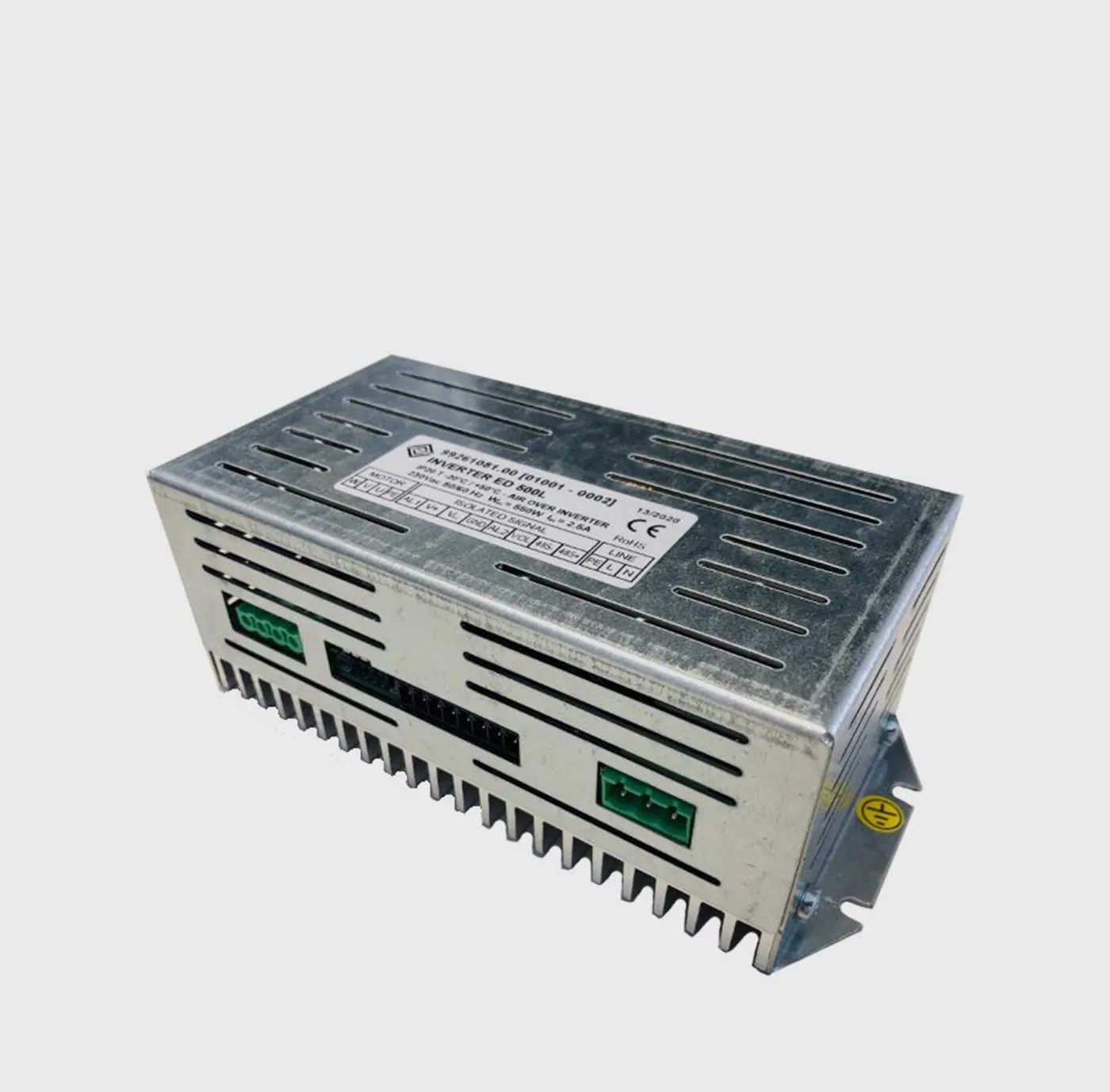

O modelo ED500L pertence à linha de inversores ED / ID / SLP (sensorless, programáveis) da Elettrotest, destinados a acionar motores BLAC / PMSM sem sensores, com controle via PWM senoidal. Ele suporta modos de controle flexíveis, incluindo velocidade, potência, corrente, fluxo ou pressão, com referência via sinal analógico (0-10 V / PWM) ou digital. O sistema aceita comunicação via Modbus (RS-485) para configuração e monitoramento remoto. O ED500L é uma variante compacta do ED500, com dimensões reduzidas (82 × 175,5 × 63 mm) e proteção IP20
O modelo ED1000 pertence à série SLP / ED / ID de inversores monofásicos programáveis da Elettrotest, destinados ao controle de motores brushless (BLAC / PMSM) em aplicações ajustadas de velocidade, potência ou corrente. Ele é construído para operar com alimentação monofásica de 230 V AC ±10 % e frequência de 50/60 Hz, acionando motores trifásicos com modulação PWM (saída senoidal simulada) em tensões próximas a 234 V RMS. O controle do motor pode ser configurado em diferentes modos: velocidade, potência, corrente, fluxo ou pressão, sendo o sinal de referência ajustado via entrada analógica/digital. Os parâmetros de controle, rampas de aceleração/desaceleração, limites de segurança, curvas de potência vs. velocidade e outras funções podem ser programados via protocolo Modbus sobre RS-485. O ED1000 inclui proteções embutidas contra sobretensão, subtensão, sobrecorrente, rotor bloqueado, temperaturas excessivas e condições de subalimentação.
O modelo ED1500 faz parte da série de inversores monofásicos Elettrotest (ED / SLP / ID) para controle de motores brushless (BLAC / PMSM), operando sem sensor (sensorless) com modulação PWM senoidal simulada. Esse modelo é destinado a aplicações de controle de velocidade, potência, corrente, fluxo ou pressão — com seleção de modo por entrada analógica ou digital. O ED1500 suporta protocolo de comunicação Modbus via RS-485 para configuração e monitoramento remoto. Possui proteções integradas (sobretensão, subtensão, sobrecorrente, rotor bloqueado, temperatura) e monitoração de alarmes, com interface local para leitura e diagnóstico.
O modelo ED2000 integra a família de inversores Elettrotest com controle sensorless e PWM senoidal, projetado para acionar motores BLAC / PMSM com precisão, sem necessidade de sensores de posição. Ele aceita alimentação monofásica 230 V AC ±10 %, 50/60 Hz, com circuito ativo de PFC (fator de potência > 0,95) e circuito de pré-carga para limitar picos de corrente à energização. O ED2000 suporta modos de controle configuráveis: velocidade, potência, corrente, fluxo, pressão, com referência digital ou analógica. A interface de controle permite comunicação via Modbus sobre RS-485 para monitoramento e ajuste remoto de parâmetros. Proteções internas garantem segurança contra sobretensão, subtensão, sobrecorrente, motor bloqueado e superaquecimento.
Aplicações Típicas
-
Acionamento de motores síncronos e brushless em ventiladores, bombas e compressores
-
Bancadas de teste de motores elétricos e equipamentos mecatrônicos
-
Controle de sistemas HVAC, esteiras e pequenos atuadores industriais
-
Aplicações embarcadas e laboratoriais com limitação de espaço
-
Integração em sistemas automatizados com comunicação RS-485
-
Projetos que requerem controle vetorial sensorless de alta precisão
Diferenciais Técnicos
-
Controle sensorless de alto desempenho sem necessidade de encoder
-
Correção ativa de fator de potência (PFC) integrada
-
Configuração via interface Modbus RS-485
-
Design compacto e modular, com modelos de baixo ruído
-
Operação eficiente e confiável sob ampla faixa de carga
-
Proteções completas e resposta rápida a falhas
