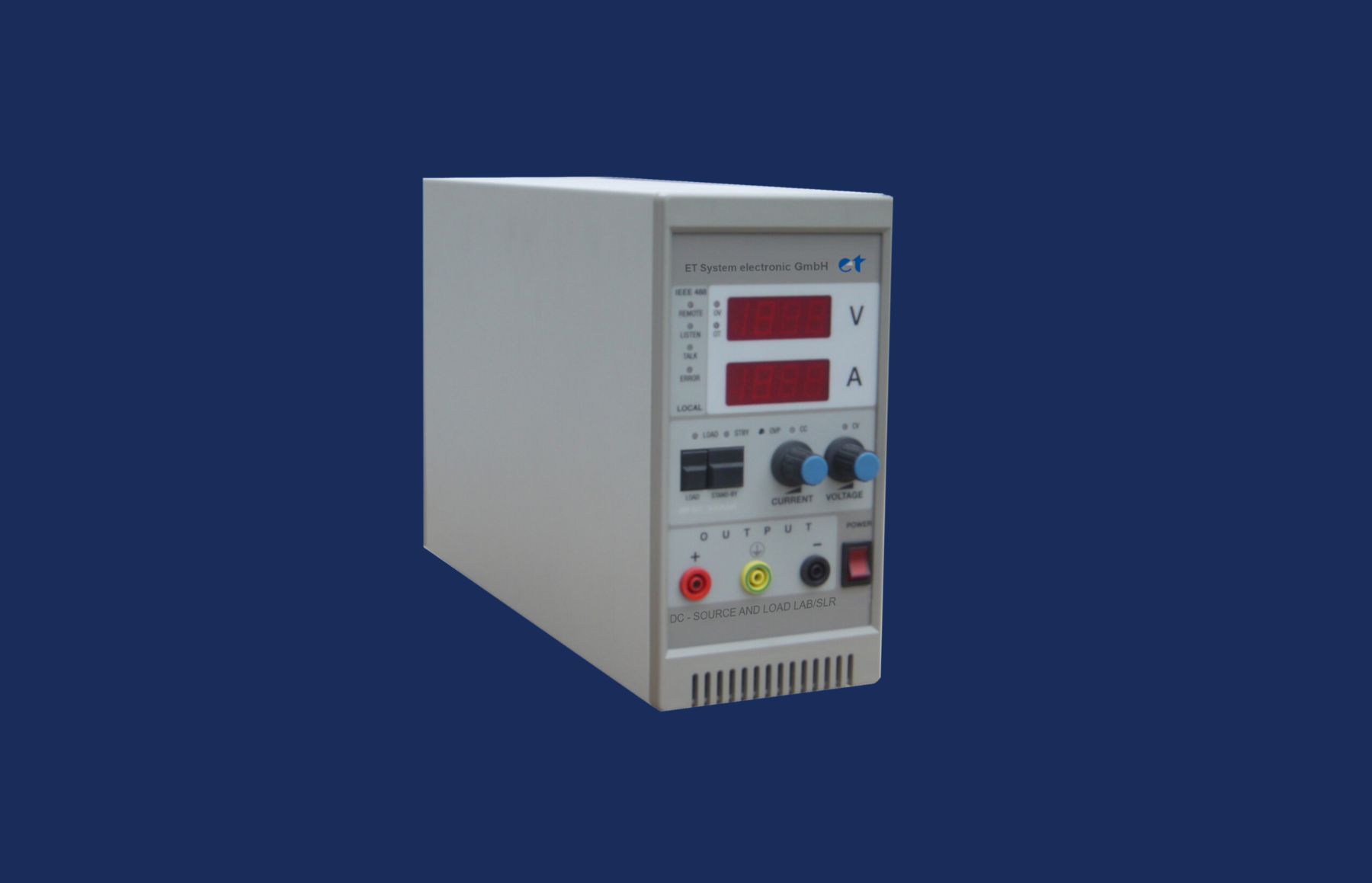

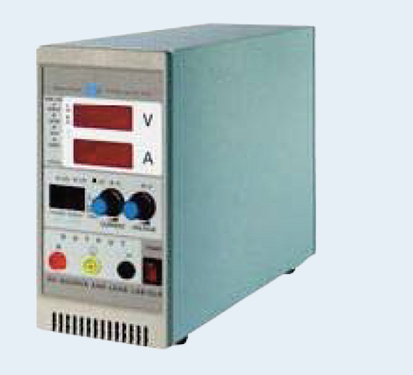

Fonte de Alimentação linear – Série LAB/SLR

Name: Fonte de Alimentação linear - Série LAB/SLR
Brand: ET-SYSTEM
SKU: 8458
Availability: InStock

Categoria: Fonte de Alimentação Programável CC Tags: carga eletrônica, electronic load, ET System, fonte 120w, fonte 2 quadrantes, fonte 240w, fonte dc bidirecional, fonte de bancada, fonte de laboratório, fonte linear, fonte para p&d, fonte programável, laboratory power supply Marca: ET-SYSTEM

As fontes de alimentação DC da série LAB/SL são fontes laboratoriais bidirecionais lineares com operação em dois quadrantes (fonte e carga), ideais para aplicações de teste, desenvolvimento e calibração em ambientes de P&D e laboratórios industriais.

Essas unidades funcionam tanto como fonte de alimentação (source) quanto como carga eletrônica (load), oferecendo resposta ultrarrápida (<250 µs), baixo ripple e controle linear de alta precisão, sem pré-regulação por tiristores. Estão disponíveis em modelos de 120 W e 240 W, com faixas de tensão até 120 VDC e corrente até 30 A, em um formato compacto e robusto.

Aplicações Típicas

Bancadas de teste e calibração.
Laboratórios de P&D e ensino.
Testes de módulos eletrônicos e conversores.
Simulação de condições de carga em circuitos DC.
Ensaios de dispositivos alimentados em corrente contínua.

Fabricante	ET System

Especificações Técnicas Principais

Faixa de potência: 120 W e 240 W
Tensão de saída: 0 – 8 V / 15 V / 30 V / 60 V / 120 V (dependendo do modelo)
Corrente de saída/carga: até 30 A (modo carga)
Operação: 2 quadrantes (fonte e carga eletrônica)

Desempenho e Precisão:

Controle linear (sem tiristor)

Tempo de resposta: < 250 µs típico

Regulação de linha:

CV: 0,0125%

CC: 0,02%

Regulação de carga (10–90%):

CV: 0,0125%

CC: 0,02%

Exatidão de programação: ±0,5%

Ripple (CV): < 4 mVpp

Ripple (CC): < 4 mArms (até 8 mArms no modelo LAB/SL 8)

Coeficiente de temperatura: 25 ppm/°C

Isolação: 3.700 VAC / 4.250 VDC
Proteções: OVP, OCP, OTP, OPP
Display: Digital de 3,5 dígitos (tensão e corrente)

Interfaces e Controle:

Analógica: 0–5 V ou 0–10 V (padrão ou isolada galvanicamente)

Digitais (opcionais): IEEE488, RS232, RS485 – resolução 12 bits

Versão ATE disponível (sem operação manual)

Alimentação de entrada: 115/230 VAC ±10% (selecionável)
Resfriamento: ventilação forçada (frontal-traseira)
Temperatura de operação: 0 – 50 °C
Dimensões:

Modelos 120 W: 112 × 222 × 360 mm

Modelos 240 W: 224 × 222 × 360 mm.
