A série RM da Elettrotest compreende medidores de resistência elétrica projetados para medir a resistência de enrolamentos de motores (monofásicos ou trifásicos) ou bobinas, durante seu funcionamento, sem necessidade de desligar o circuito. Isso é possível por meio de um sistema de injeção de corrente contínua controlada com circuito de desacoplamento, que não interfere no funcionamento da carga.
Os instrumentos da série RM estão disponíveis em versões:
-
Mono-canal (single channel) ou bi-canal (double channel)
-
Com diferentes tipos de estrutura: portátil (rack/mesa), placa (“scheda”), cassetto ou instalação de painel
-
Faixas selecionáveis de resistência e corrente, com tensão de medida de até ~ 500 Vrms para casos típicos (variando conforme modelo)
A precisão típica declarada é ±0,5 % do valor de escala (Full Scale) nos modelos RM20A, RM30A, RM60A, RM80A, tanto para medição de resistência quanto de tensão (em modo VOLT). A série também dispõe de versão com medição “4 fios” (4-wire / “sense”) para minimizar erro causado pela resistência dos fios de conexão quando a carga estiver distante.

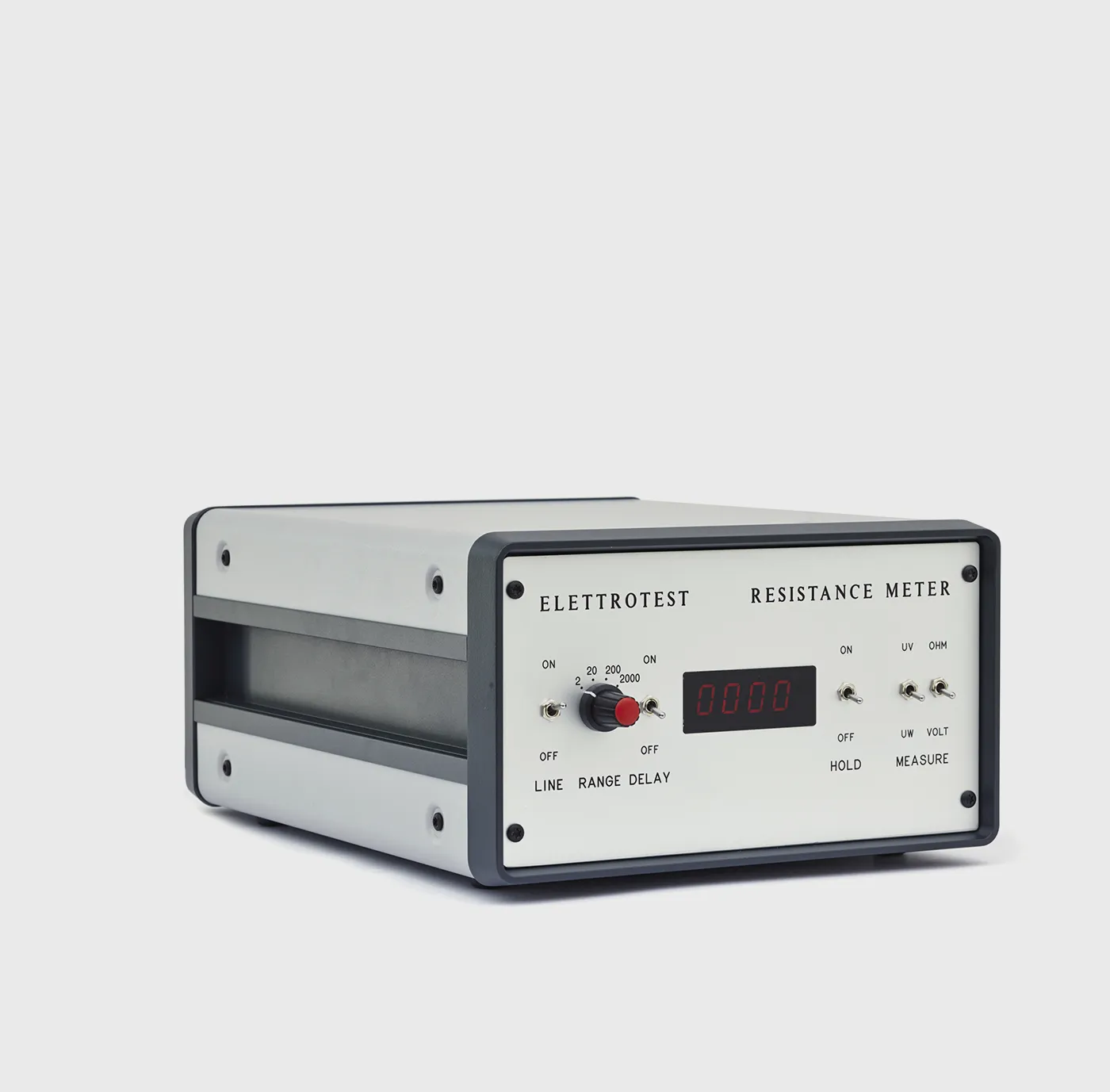

O RM30A/1 é um medidor de resistência de canal único (monocanal) da linha Elettrotest, projetado para medir resistências de enrolamentos (motores, bobinas, cargas elétricas) enquanto operam, sem a necessidade de desligar o circuito. Ele injeta uma corrente contínua controlada, sem perturbar a operação do equipamento, e mede a tensão resultante para calcular a resistência com alta precisão. O instrumento oferece deslocamento via funções de 4-fios (sense) para minimizar erros de medição em condutores de baixa resistência. Também disponibiliza modos OHM / VOLT com seleção por comutador. É compatível com alimentação de rede padrão e incorpora isolamento robusto para segurança operacional. Este modelo é ideal para uso em oficinas, laboratórios de ensaio, produção e manutenção onde é necessário monitorar a resistência dos enrolamentos sob condições reais de funcionamento.

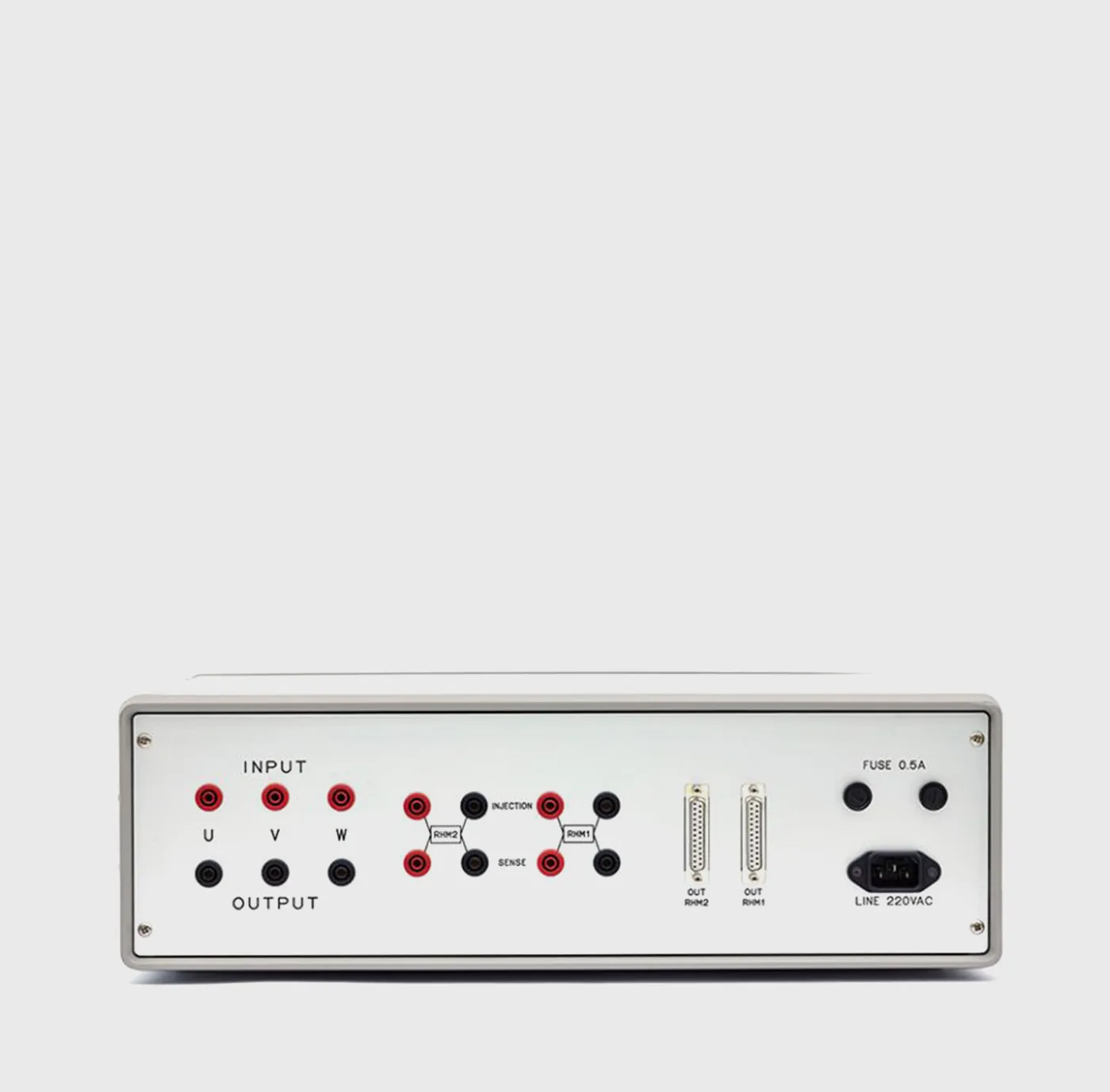

O RM30A/2 é um medidor de resistência de dois canais independentes, desenvolvido para monitoramento simultâneo de dois circuitos (ex: dois enrolamentos, dois motores). Permite medição de resistência com injeção de corrente DC sob condições normais ou durante operação, sem necessidade de desligar o equipamento. O instrumento é capaz de medir faixas variadas de resistência, suportando medições tipo 4-fios para minimizar erro causado pela resistência dos cabos. Ele possui um display de 7 segmentos para exibição local, interface de bancada (desk-top), e suporta interfaces remotas como RS-232 e RS-485. O equipamento opera com alimentação de 230 VAC ± 10 %, e oferece isolamento de medição de 2.000 VDC por 60 segundos. Com dimensões de 147,1 × 471 × 331 mm e peso de cerca de 10 kg, é adequado para mesa de laboratório ou instalação fixa em bancada.
O RM60A/1 é um ohmímetro (medidor de resistência de canal único) projetado para medir a resistência de enrolamentos de motores elétricos durante o funcionamento, sem desligar o sistema. Ele injeta uma corrente contínua controlada, que não perturba o funcionamento do motor, enquanto mede a tensão no enrolamento com precisão de ±0,3 % do fundo de escala. Para garantir medições corretas, exige que a alimentação do motor seja senoidal — não são permitidas medições quando a alimentação vier de inversores ou PWM. O dispositivo está disponível em versões de mesa (desk-top), rack, cassetto e placa (scheda) para instalação em painéis

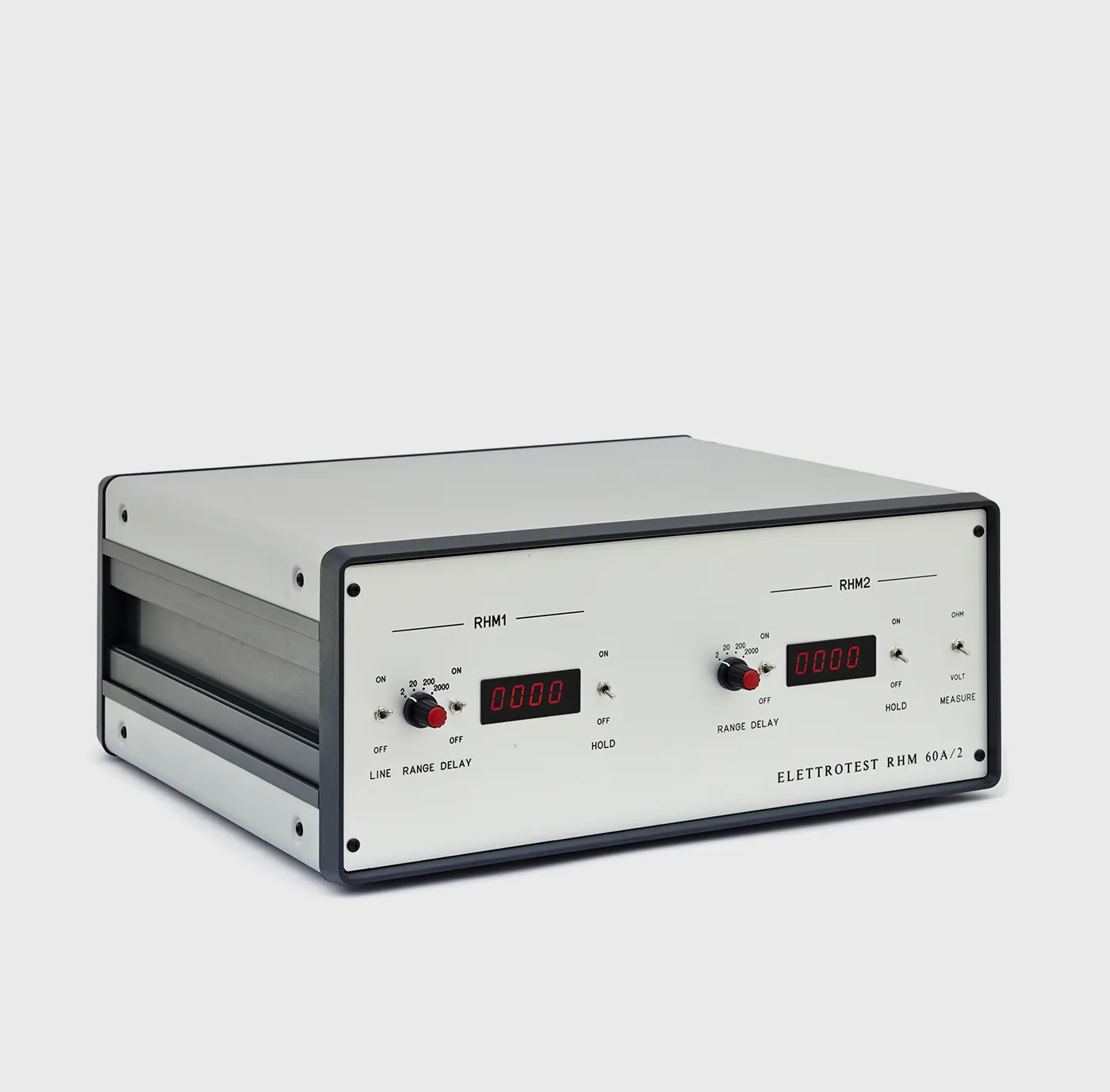

O RM60A/2 é um instrumento de medição de resistência de dois canais independentes, projetado para medir resistências de enrolamentos de bobinas ou motores que operam com tensão (inclusive alimentados por inversores com modulação PWM). Ele consegue realizar medições enquanto o equipamento testado está energizado, sem interrupção, devido ao uso de corrente de injeção DC controlada. O equipamento exibe resultados em display de 7 segmentos, possui interface tipo desk-top, e oferece isolamento entre circuitos com teste de 2.000 V DC por 60 segundos. Ele suporta operação típica em faixas de tensão de medição até 500 V RMS no intervalo de 40-400 Hz, bem como possibilidade de operação com alimentação de 230 VAC ±10 % (monofásico). Ele contabiliza os limites máximos de corrente permitida nos dois canais: “Line High” e “Line Low” em diferentes faixas (para 20-400 Hz) e também em 10 Hz, conforme especificado no datasheet. Possui três ou mais faixas de resistência medida: 2 Ω, 20 Ω, 200 Ω, 2000 Ω, 20000 Ω.
O RM80A/2 é um instrumento de medição de resistência de dois canais independentes, ideal para medir enrolamentos de motores ou bobinas ainda em funcionamento — inclusive com alimentação por inversores PWM — sem necessidade de desligamento. Projetado para aplicações industriais avançadas, opera com medição simultânea nos dois canais, suporta tensões até 500 V rms (na faixa de 40-400 Hz) e injeta corrente DC ajustada para calcular a resistência dos enrolamentos sob condições reais. O aparelho conta com interface local via display de 7 segmentos, montagem tipo rack, e isolação de 2.000 V DC por 60 segundos entre circuitos de medição.
Aplicações Típicas
-
Verificar a resistência de enrolamentos de motores monofásicos e trifásicos durante operação para identificar aquecimento ou degradação
-
Testes de produção de motores, bobinas ou transformadores — controle de qualidade
-
Manutenção preventiva em plantas industriais, oficinas elétricas ou instalações pesadas
-
Diagnóstico de peças elétricas sob carga, para detectar variações de resistência com o tempo ou uso
-
Ensaios de resistência comparativa entre fases ou enrolamentos simétricos
-
Pesquisas acadêmicas e laboratórios que necessitam de instrumentação precisa e repetível
Principais Vantagens / Diferenciais
-
Permite medições sem interromper o funcionamento do circuito (motor em operação)
-
Alta precisão com tolerância de ± 0,5 % FS
-
Faixas variadas de resistência e corrente, adaptáveis ao uso desejado
-
Opção de medição 4-fios (“sense”) para maior exatidão com longos cabos
-
Vários formatos físicos — portátil, rack, placa — para diferentes ambientes de uso
