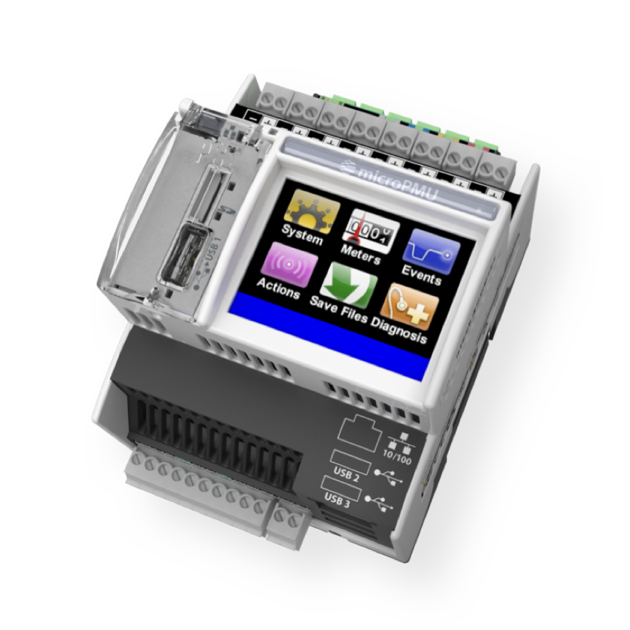

Micro PMU

CANAIS DE ENTRADA DE TENSÃO DE REDE

- Conexão L1, L2, L3, N Terminais de parafuso PQube 3 (torque máximo de 5 polegadas-libras (0,6 Nm))
- Faixa de frequência Nominal 50 Hz, 60 Hz
- Configuração de rede Monofásica, monofásica dividida, delta, estrela/estrela
- Faixa de tensão de entrada nominal 100 VCA ~ 960 VCA L-L (69 VCA ~ 480 VCA L-N)
- Canais de medição Linha-terra, Neutro-terra
- Taxa de amostragem 25.600 amostras/s a 50 Hz e 30.720 amostras/s a 60 Hz
- Faixa de medição 0 VCA ~ 750 VCA L-N (0 VCA ~ 1300 VCA L-L)
- Isolamento PQube 3 testado até 5100VAC isolamento para Terra
- UL/IEC 61010 testado, aprovação pendente
- Categoria de instalação CAT IV UL/IEC 61010 para tensões de até 300 VAC L-N (equivalente a 480 VAC L-L), CAT III para
- tensões de até 600VAC L-N. Grau de poluição 2. Teste UL/IEC 61010 pendente
- TVE (Área Vetorial Total)
- TVE típico | ±0,01%
- Estabilidade típica de TVE de curto prazo para medições diferenciais: ±0,002%
- Resolução de amplitude 0,0002%FS (2 PPM)
- Precisão de amplitude (±% rdg ±% FS)
- ±0,050% (10VAC - 750VAC L-N).
- Típico: ±0,010% (120 V - 600 VCA L-N)
- Resolução de ângulo 0,001°- | (ruído de fundo - útil para medições de diferença de curto prazo)
- Precisão do ângulo (±% rdg ±% FS) ±0,010° 1 desvio padrão
- Típico: ±0,003°

CANAIS DE ENTRADA DE CORRENTE

- Transformador de corrente externo, secundário do tipo tensão –
- Terminal de parafuso (torque máximo de 2 polegadas-libras (0,25 Nm))
- Faixa de taxa de entrada do TC 1:1 a 50000:1
- Entrada nominal 0,333 V RMS
- Impedância de entrada 33,3 kΩ
- Fator de crista 3,5 (±1,17 Vpk)
- Taxa de amostragem 25.600 amostras/s a 50 Hz e 30.720 amostras/s a 60 Hz
- Conexão do fio Mín. 28 AWG (0,8 mm²), Máx. 16AWG (1,31 mm²). 600 V UL- isolamento reconhecido necessário

MEDIÇÕES DE POTÊNCIA

- Watts (potência) Soma da potência instantânea verdadeira por fase
- Volt-Amps (potência aparente)
- Soma do produto por fase da tensão RMS e corrente RMS, tomada durante o intervalo de medição
- Fator de potência Fator de potência real — relação de Watts para Volt-Amps
- VARs (volt-amps reativos) VARs fundamentais

MODOS DE OPERAÇÃO

MODO ULTRA PRECISO
- Gravações na memória interna
- Streaming de acordo com C37.118.1-2011 (ambos simultaneamente)
- 3 fasores de tensão e 3 de corrente, frequência, Potências ativas/reativas, fator de potência (somente gravado)

MODO DE BAIXA LATÊNCIA
- Usando P-Filter* (streaming de acordo com C37.118)
- Usando M-Filter* (streaming de acordo com C37.118)
- Latência: 50 ms típico
- Parâmetros 4 fasores de tensão e 8 de corrente, frequência, 4 canais analógicos

ESPECIFICAÇÕES TÉCNICAS

- Dimensões (C x L x A) 4,33 pol. X 2,89 pol. X 3,08 pol. (métrico: 11,0 cm X 7,34 cm X 7,82 cm), 35 mm montável em trilho DIN
- Ambiente operacional (temp., hum., alt.): -20 ~ 65 °C (55 °C com carga PM2 AUX), 5 ~ 95% UR (uso interno), <2000 m acima do nível do mar
(para imunidade EMC, sobretensão e outras condições, consulte as especificações completas)
- Fonte de alimentação (CA): 24 VCA ±10% a 50/60/400 Hz, 1,5 A máx. (os módulos PM1 e PM2 da PSL fornecem PQube 3 alimentação compatível a 100~240 VAC 50/60 Hz e 120~370 VDC) (DC) ±24 ~ 48 VDC ±10% (independente da polaridade), 1A máx. Compatível com Power over Ethernet (PoE)
- Memória interna 32 GB até 30 dias de dados de sincrofasores
- Backup de dados 16 GB (até 128 GB) cartão micro SD ou pen drive USB 2.0
- Sincronização do relógio GPS obrigatória
- Comunicação Porta Ethernet RJ-45, 10/100 (modem sem fio e celular opcional)
- Protocolos de comunicação FTP ou HTTP (FTPS e HTTPS seguros)
