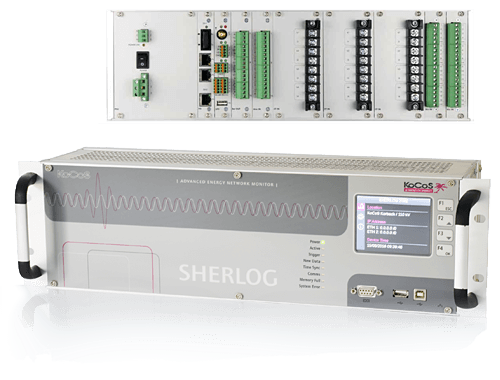

O SHERLOG CRX 2032 é um sistema multifuncional de medição e análise para monitoramento abrangente de redes elétricas e equipamentos de manobra. Ele combina as funções de registrador de falhas de alta resolução (fault recorder), analisador de qualidade de energia (power quality monitor), registrador contínuo (trend recorder), unidade de medição fasorial (PMU) e monitor de eventos (sequence of events recorder).

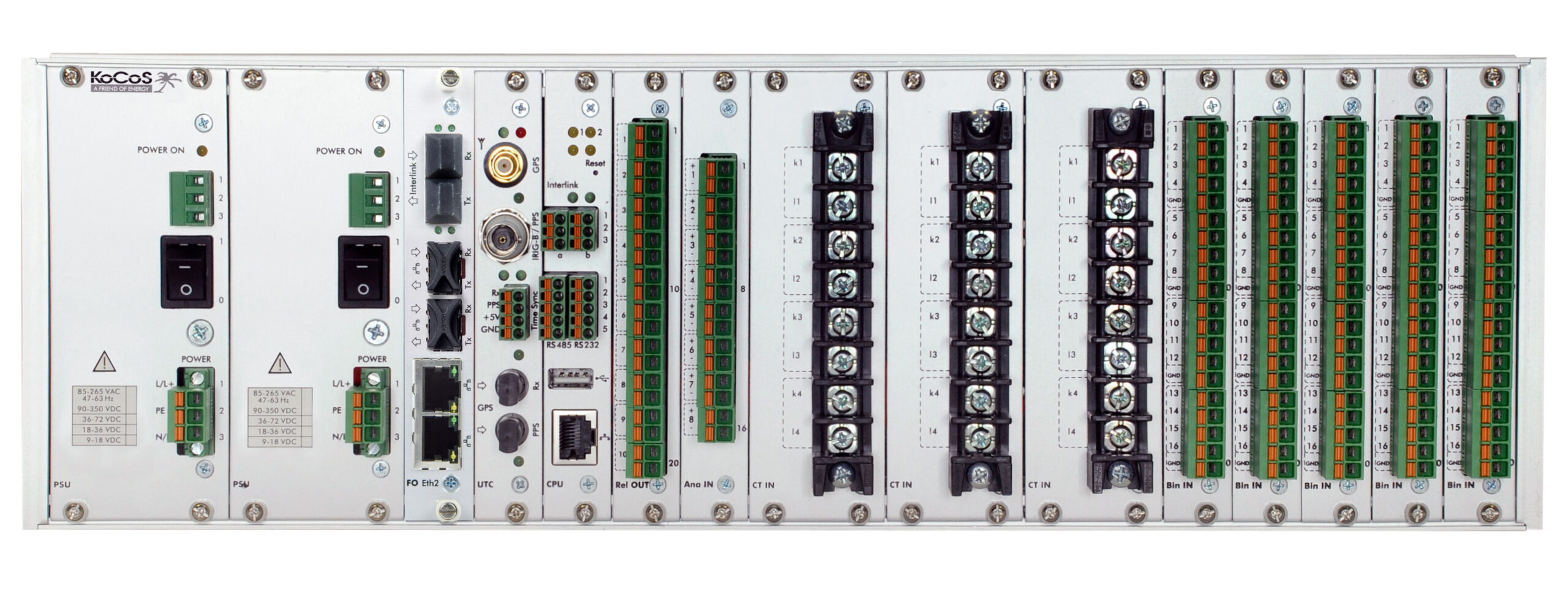

Projetado com configuração fixa (não modular no campo, ao contrário da versão modular CRX), o CRX 2032 possui entradas definidas: 8 entradas de tensão, 12 entradas de corrente e 32 entradas binárias.
Dispõe de memória interna de 32 GB em Flash para armazenamento confiável de dados, mesmo em ausência de comunicação contínua.

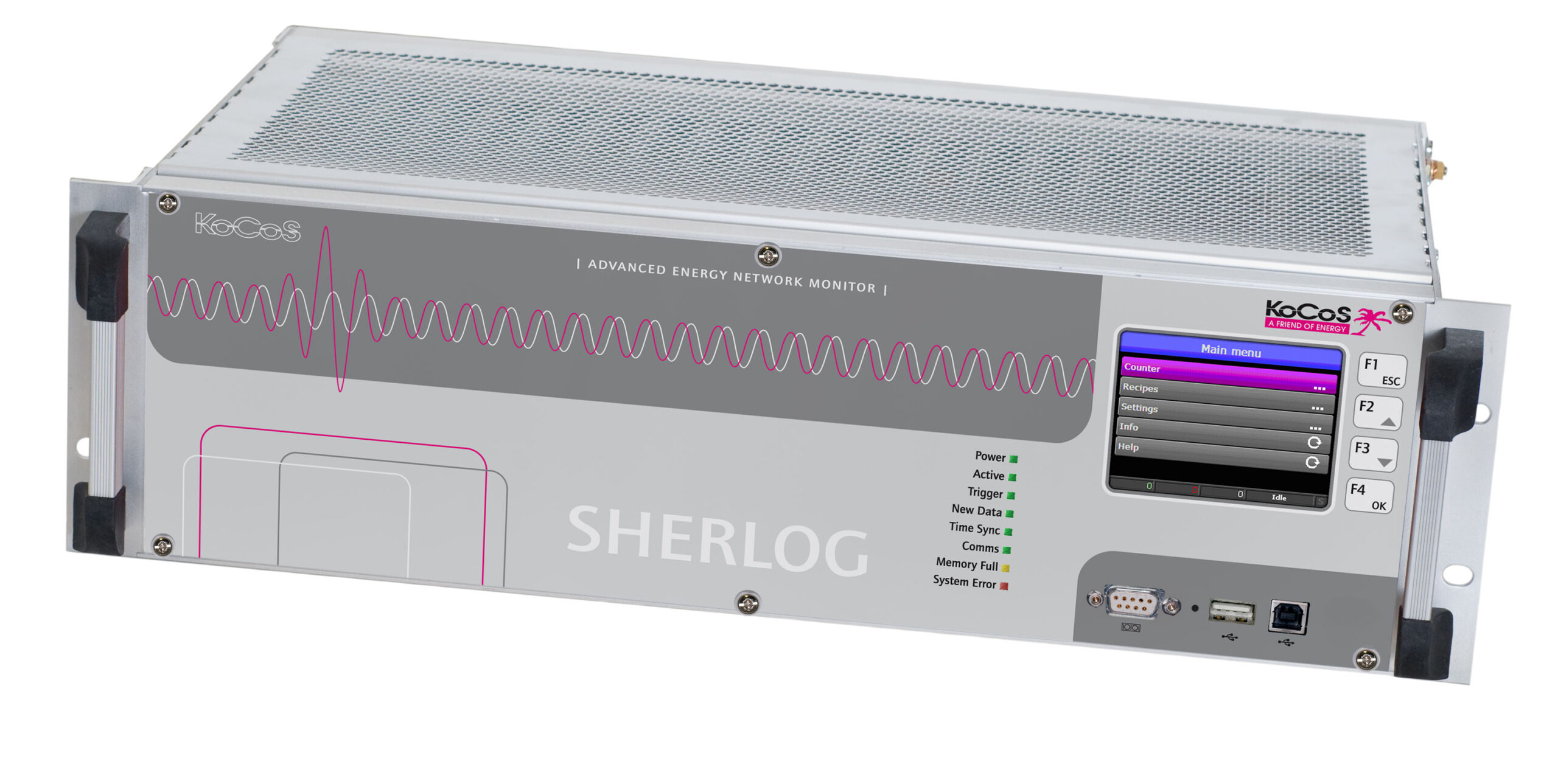

O sistema oferece uma interface de usuário com visor gráfico colorido de 3,5″ sensível ao toque, 4 teclas de função e 8 LEDs frontais para status / alarmes e acionamentos.
Para comunicação e integração, o CRX 2032 inclui interfaces diversas (Ethernet, USB, RS-232/RS-485, interface óptica) e suporte a protocolos como Modbus TCP, IEC 60870-5-103, e opcionalmente IEC 61850 ou PMU (IEEE C37.118).
Ele suporta sincronização de tempo por GPS interno, protocolos de tempo externos (IRIG-B, DCF-77, PPS) e uso da interface KoCoS Interlink para sincronismo entre múltiplas unidades.
A concepção é robusta, com isolamento galvânico entre canais de 2,5 kV e proteção contra sobrecarga, transientes e polaridade inversa.
Aplicações Típicas
-
Registro e análise de falhas (transientes, curtos-circuitos, comutações) em redes de média e alta tensão.
-
Monitoramento contínuo de qualidade de energia (harmônicos, flicker, distorções) segundo padrões normativos.
-
Sincronismo de medições entre unidades distribuídas para localização de falhas / processamento de eventos.
-
Integração em subestações, usinas, centrais de energia, redes inteligentes (smart grids).
-
Escolha fixa quando não se requer flexibilidade em campo, reduzindo lead time e simplificando o projeto.
-
Uso em salas de controle e painéis fixos de monitoramento crítico.
