Sistema de Teste para carregadores veiculares

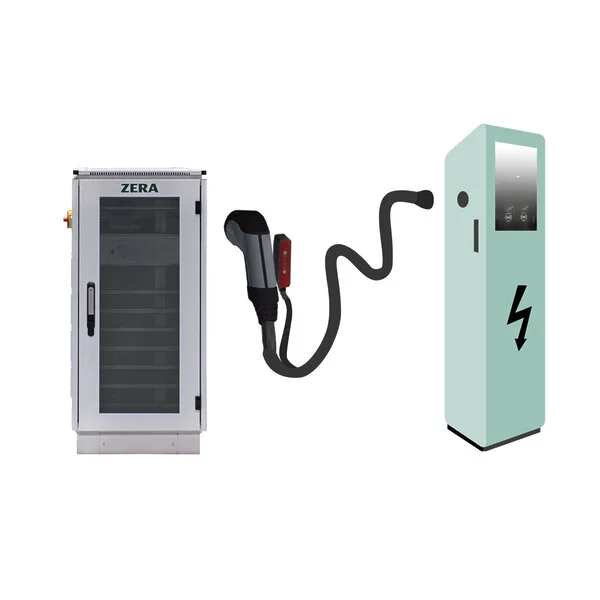

O MTS310e é um sistema avançado de teste para estações de carregamento AC, projetado para garantir a precisão e conformidade com as regulamentações da Diretiva Europeia 2014/32/EU (MID). Ele oferece medições altamente precisas sem perdas, com a utilização de um cabo de teste especial e linha de detecção. O sistema inclui software WinSAM para controle e teste, com potência de saída de até 320 V (AC) e 120 A (AC). Ele também é adequado para integração em sistemas existentes e pode ser controlado automaticamente ou manualmente.

Nossos sistemas compactos, incluindo um sistema de geração e medição de valor de teste, podem ser perfeitamente integrados ao seu processo de produção. As quantidades de teste são fornecidas à estação de carregamento por meio de um adaptador de conexão personalizado. A verificação metrológica é realizada por meio de um cabo de carregamento permanentemente conectado à estação de carregamento ou por meio de nosso cabo de carregamento especial com linha de detecção, que pode ser conectado ao painel de conexão no sistema de teste.

Principais Funções:

• Teste de medidores de energia trifásicos
• Geração de testes funcionais
• Avaliação de comunicação de medidores inteligentes
• Teste de estações de carregamento AC para veículos elétricos
• Verificação de medidores de energia
• Avaliação de medidores inteligentes
• Adaptabilidade a sistemas existentes, facilitando upgrades e integrações.
• Posições de teste configuráveis conforme as especificações dos medidores a serem testados.

Componentes Principais:

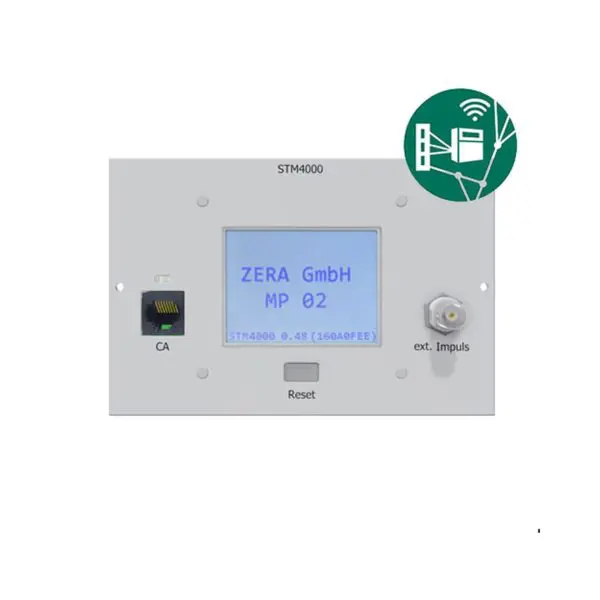

• Sistema de Medição Digital STM4000: Atua como calculador de erro, determinando a precisão do dispositivo sob teste.
• Medidor de Referência EPZ303: Capaz de medir correntes AC de até 120 A.
• Gerador de Frequência FG301: Fornece sinais de referência estáveis para testes precisos.
• Rack de Comunicação Estacionário SCRx000: Facilita a interface com diversos protocolos de comunicação de medidores inteligentes.
• Amplificadores de Corrente VI221 (3x): Garantem a geração precisa de correntes de teste.
• Amplificador de Tensão VU221: Assegura a geração estável de tensões de teste.

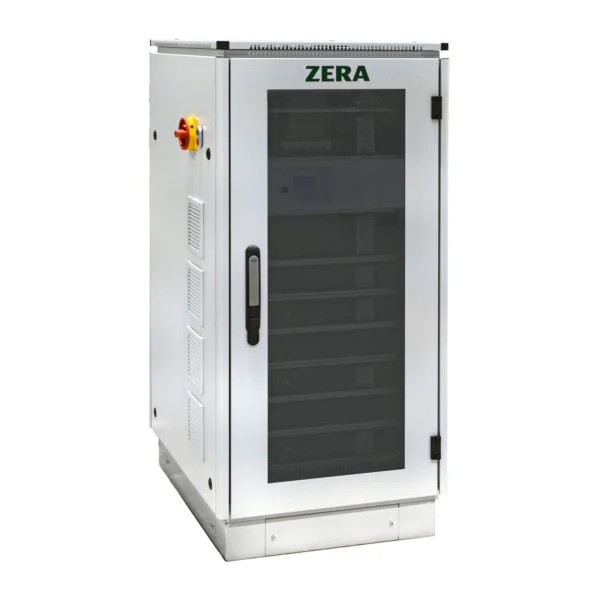

• Gabinete de Controle: Centraliza os componentes do sistema, proporcionando fácil acesso e manutenção.
• Unidade de Ventilação com Regulação: Mantém a temperatura ideal dos componentes durante os testes.
• Interruptor Principal: Permite o controle geral de energia do sistema.
