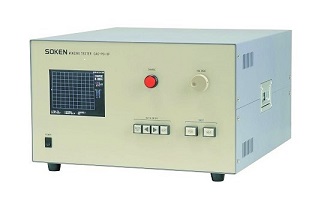

- O DAC-PG-3F é um equipamento especializado projetado para testar a integridade e o desempenho de enrolamentos em rotores de baixa tensão. Através da aplicação de pulsos de alta tensão e curta duração, simula condições reais de operação, como descargas atmosféricas e surtos de manobra, permitindo identificar possíveis defeitos antes que causem falhas mais graves no equipamento.
- Aplicações:
- Motores Elétricos: Avalia a condição dos enrolamentos de motores, prevenindo paradas inesperadas e aumentando a vida útil do equipamento.
Geradores: Garante a confiabilidade dos geradores, evitando interrupções no fornecimento de energia.
Transformadores: Identifica possíveis defeitos nos enrolamentos de transformadores, evitando danos maiores e custos de reparo.
Controle de Qualidade: Assegura a qualidade dos enrolamentos durante o processo de fabricação.
| Fabricante | Soken |
|---|
Tensão de saída: 1 a 5 kV (Resistência de carga 1 kΩ)
Duração da frente de onda de pulso: Aprox. 1 uS (Resistência de carga 1 kΩ)
Duração da cauda de onda de pulso: Aprox. 40 uS (Resistência de carga 1 kΩ)
Canais de saída: 3 canais
Taxa de repetição de pulso: Aprox. 3 vezes/s.
Seleção de saída: Seleção automática entre (U-V, V-W, W-U) e (V-U, W-U, U-W)
Energia de impulso: 1,65 J
Corrente máxima: 250 A
Unidade de exibição: Tela LCD TFT
Resolução do eixo de tempo limitante: 40 nS
Tempo máximo de captura: 300 uS
Resolução de forma de onda: 12 bits
Ponto de armazenamento máximo: 500 Pt.
Interface: USB
Entrada de energia: 100V 50/60 Hz
Dimensões e peso: W424 × H250 × D450 (mm), Aprox. 15 kg
